Innovativer Antrieb für Rechen-Reinigungsanlage im Stahlwasserbau

von Angelika Albrecht

Laakirchen/Aalen - Tecdos Omega Drive im Stahlwasserbau: Der innovative Antrieb von RUD bewegt eine Rechenreinigungsanlage, die Schwemmgut entfernt. So können Wehranlage
und Kraftwerk effizient arbeiten.

Im Detail: 140.000 m3 Aushub, 22.000 m3 verbauter Beton, rund 2.500 Tonnen Bewehrung und 25.000 Tonnen Wasserbausteine: Der Ersatzneubau des Wasserkraftwerks Danzermühl in Laakirchen (Oberösterreich) war und ist ein echtes Mammutprojekt. Dafür hatte der Bauherr Heinzel Energy 41 Millionen Euro und zweieinhalb Jahre Bauzeit investiert, bis das neue Kraftwerk an der Traun 2019 in Betrieb ging. Jetzt fließen 120 m3 Wasser pro Minute durch die beiden Turbinen und erzeugen so 44,8 GWh Strom. Das entspricht einem Jahresstrombedarf von gut 10.000 Haushalten. Überschüssiges Flusswasser hält eine Wehranlage zurück, Schwemmgut ein 240 m2 großer Rechen. Damit Wehr- und Kraftwerksanlage effizient arbeiten können, muss die Rechenfläche sauber gehalten werden. Dafür sorgt eine spezielle Rechenreinigungsanlage der Braun Maschinenfabrik. Angetrieben wird sie mit dem innovativen Ketten-Antriebssystem Tecdos Omega Drive von RUD.

Seit 1880 steht in der Traun in Laakirchen das Wasserkraftwerk Danzermühl. Über die Jahrzehnte hinweg wurde es stetig modernisiert, angepasst und erweitert, bis 2014 der Entschluss zu einem Ersatzneubau fiel. „Wir wollten einen höheren Stromertrag, einen optimierten Hochwasserschutz und auch den Lebensraum von Fischen und anderen Organismen in der Traun verbessern“, erklärt Christian Hufnagel, Projektleiter der Kraftwerk Laakirchen GmbH.

„Eine Sanierung des alten Kraftwerks wäre sowohl wirtschaftlich als auch ökologisch nicht sinnvoll gewesen. Deswegen haben wir uns für einen kompletten Ersatzneubau entschieden.“

Neue Wehranlage mit 240 m2 großem Rechen

Im Zuge dessen entstand auch eine neue, voll automatisch geregelte Wehranlage, die das Wasser der Traun für das Kraftwerk zurückhält. Sie besteht aus zwei Wehrfeldern mit zwei je 16 m breiten und 4,5 m hohen Wehrklappen und einem Grundablassfeld. Dies ist mit einem Segmentverschluss mit Aufsatzklappe ausgestattet. Ein horizontaler Feinrechen mit einem
Stababstand von 30 beziehungsweise 45 mm und einer Fläche von 240 m2 hält Schwemmgut ab.

Horizontal-Rechenreinigungsanlage spart Entsorgungskosten

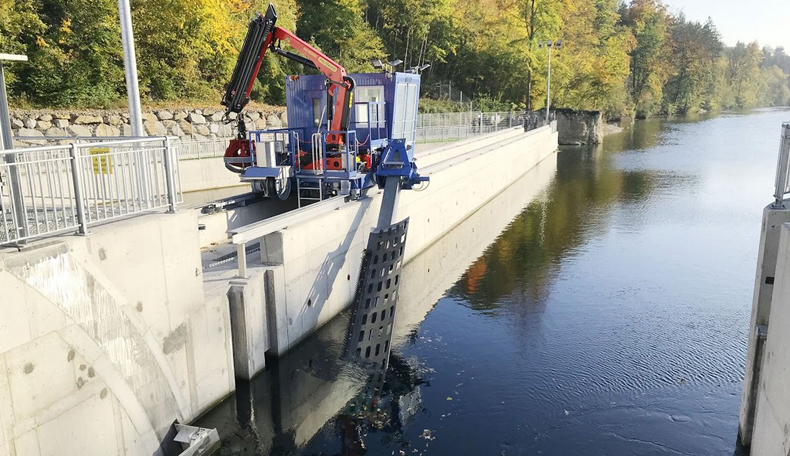

Für einen effizienten Betrieb der Wehranlage und des Kraftwerks muss der Rechen bei Bedarf von Schwemmgut befreit werden. Diesen Job übernimmt eine Rechenreinigungsanlage. Auch hier ist Heinzel Energy einen neuen Weg gegangen und setzt statt einer senkrechten jetzt auf eine horizontale Rechenreinigungsanlage mit einer Putztiefe von 8,1 Metern. Das horizontale System hat gleich zwei Vorteile: Es greift möglichst wenig in die Natur ein und der Betreiber spart sich die Entsorgungskosten. Denn anders als bei senkrechten Rechenreinigern, die das Schwemmgut aus dem Wasser holen, wird die Biomasse über die Wehranlage flussabwärts transportiert und verbleibt so im Fluss.

Die Rechenreinigungsanlage kommt von der Braun Maschinenfabrik GmbH mit Sitz in Vöcklabruck, ebenfalls in Oberösterreich, knapp 25 Kilometer vom Wasserkraftwerk Danzermühl entfernt. Das Unternehmen lieferte auch den gesamten Stahlwasserbau für den Ersatzneubau. „Der Rechenreiniger in Laakirchen ist der größte dieser Art, den wir bislang gebaut haben und eine echte Neuentwicklung. Das Fahrwerk zum Beispiel haben wir komplett neu konzipiert“, betont Robert Konrad, Konstruktionsleitung Stahlwasserbau bei der Braun Maschinenfabrik GmbH. Denn herkömmliche Antriebe wie Zahnstange und Seil kamen aufgrund der Witterungsverhältnisse und der Länge des Rechens nicht in Frage. „Da brauchten wir schon eine andere Lösung“, erklärt Konrad weiter.

Innovatives Antriebssystem: Tecdos Omega Drive

Die kam von der RUD Ketten Rieger & Dietz GmbH u. Co. KG mit Sitz in Aalen, Baden-Württemberg (Deutschland). Als Entwicklungspartner für die neuartige Rechenreinigungsanlagevon Braun lieferte sie ihr innovatives Antriebssystem Tecdos Omega Drive für drehende und lineare Bewegungen. Der verbaute Antrieb hat eine maximale Zugkraft von 6,5 Tonnen bzw. 65 kN und ein Eigengewicht von 297 kg. Das System fährt im Fall der Wehranlage am Kraftwerk Danzermühl mit zwei Geschwindigkeiten: Bei Volllast 14 m pro Minute und lastfrei 28 m
pro Minute.

Basis für Tecdos Omega Drive ist eine Hochleistungs-Rundstahlkette, ebenfalls aus dem Hause RUD. So ist das Antriebssystem besonders robust und unempfindlich gegen Schmutz, Sand, Wasser und Eis. Ein Vorteil gegenüber anderen Alternativen wie dem Seil- oder Zahnstangenantrieb. „Unser Tecdos Omega Drive kommt überall dort zum Einsatz, wo es schwierige Bedingungen gibt: in schmutziger Umgebung und unter widrigen Witterungsbedingungen. Auch häufiger oder unregelmäßiger Einsatz ist für unseren Antrieb kein Problem, in beiden Fällen läuft der Tecdos Omega Drive zuverlässig. Hier zeigen sich die Vorteile der einsatzgehärteten, sehr verschleißfesten Tecdos-Rundstahlkette“, erklärt Heribert Herzog, Anwendungstechniker bei RUD.

Schnelle Installation und geringe Wartung

Zudem ist der Antrieb besonders kompakt. Als Typ „Omega 65“, wie er auch in Laakirchen im Einsatz ist, ist der Antrieb 468 mm hoch, 649 mm lang, 296 mm breit. Diese Kompaktheit erleichtert auch die Installation erheblich –anders als bei anderen Antriebsarten. „Beim Zahnstangenantrieb beispielsweise müssen die Zahnstangen in kurzen Abständen auf einer stabilen Unterlage verschraubt werden, damit sich nichts verformt. Bei knapp 50 Metern Verfahrweg, wie das bei der Rechenreinigungsanlage am Kraftwerk Danzermühl der Fall ist, kommt da ganz schön was zusammen. Der Zahnstangenantrieb kostet nicht nur viel Zeit und Geld bei der Montage, sondern ist auch wartungs- und störungsanfälliger“, erklärt Emanuele Frisi, Business Development Manager im Bereich Fördern & Antreiben bei RUD. Und Heribert Herzog ergänzt: „Was den Verfahrweg angeht, sind wir flexibel: Von zwei bis zu ein paar hundert Metern können wir theoretisch alles realisieren.“

Beseitigt selbst Fadenalgen

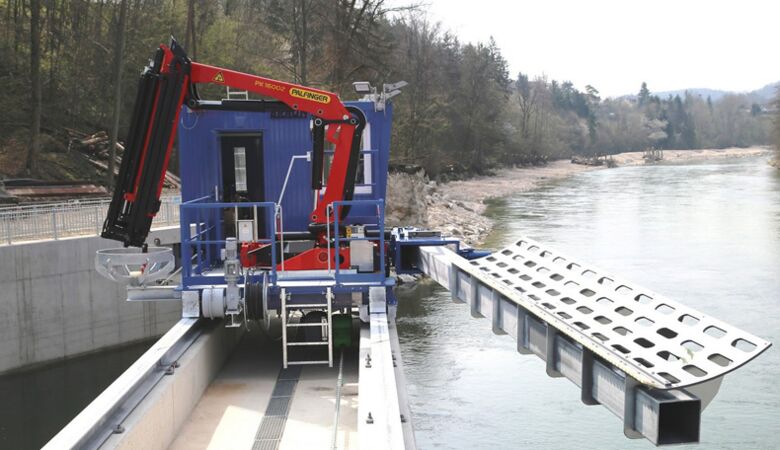

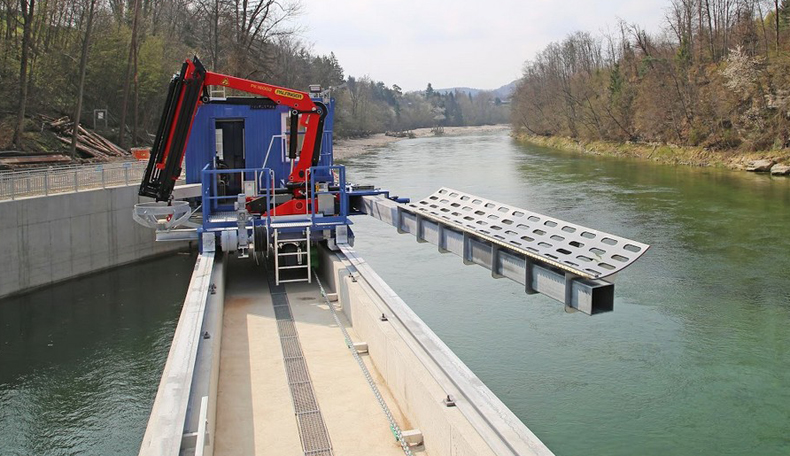

Die Rechenreinigungsanlage in Laakirchen ist täglich im Einsatz und kann sich Störungen daher nicht erlauben. „Selbst im Herbst, wenn die Traun wenig Treibgut hat, fährt der Rechenreiniger im Schnitt einmal am Tag. Im Frühling hingegen, wenn viel Treibgut im Fluss ist, ist die Anlage circa alle zwei Stunden mit Räumen beschäftigt“, verdeutlicht Christian Hufnagel der Kraftwerk Laakirchen GmbH. Eine besondere Herausforderung sind dabei die Fadenalgen, die in den Frühlings- und Sommermonaten in der Traun auftreten und sich um die Rechenstäbe wickeln. Braun hat deshalb spezielle Reißzähne entwickelt, die bei Bedarf auf die 9 m lange Harke montiert werden können.

Von der Sonderanfertigung zur Serie

Für die Braun Maschinenfabrik GmbH war es das erste gemeinsame Projekt mit RUD. „Es hat alles einwandfrei geklappt und es stehen hoffentlich bald weitere Projekte mit RUD an. Denn die neu entwickelte Horizontal-Rechenreinigungsanlage mit dem Ketten-Antrieb Tecdos Omega Drive haben wir zum Standard in unserem Sortiment gemacht. Von der
Sonderanfertigung zur Serie, sozusagen“, freut sich Konrad über das Ergebnis der Zusammenarbeit.

RUD hat auch für Kläranlagen die Lösung

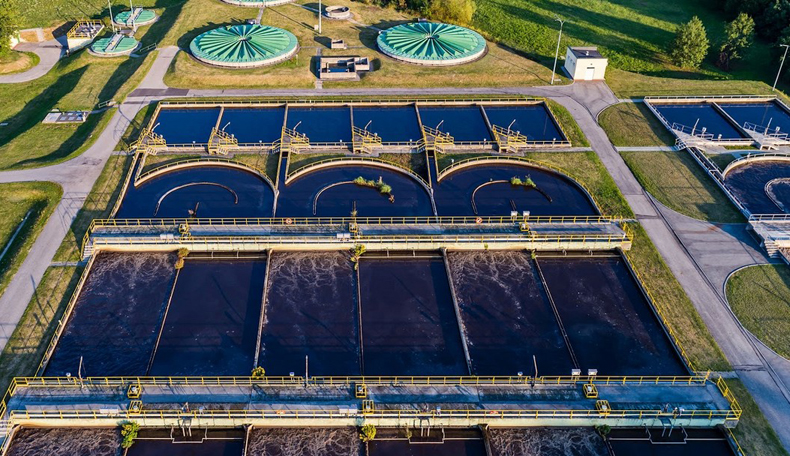

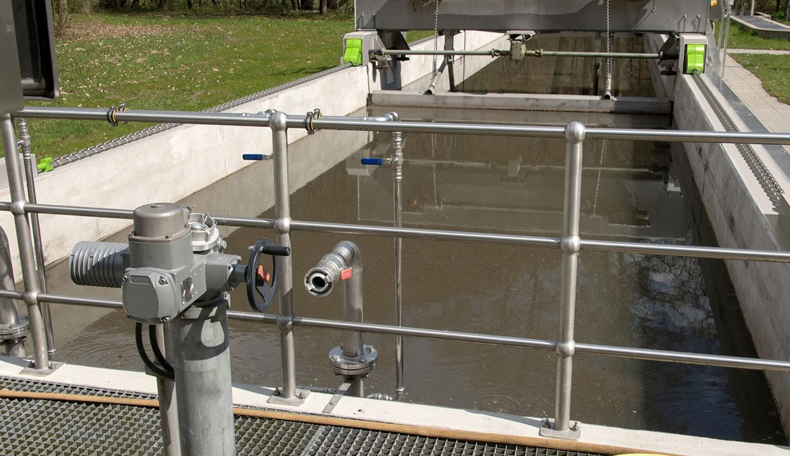

Neben Wehranlagen brauchen auch rechteckige Kläranlagen effiziente und zuverlässige Rechenreinigungssysteme. Auch hierfür bietet RUD innovative Lösungen, und zwar mit den beiden Tecdos-Antrieben Omega Drive und Pi-Gamma. Als 2-in1-Komplettsystem eignet sich Tecdos Pi-Gamma besonders für horizontale und vertikale Anwendungen mit einer festen Kettenumlenkung von 180 Grad beziehungsweise einer flexibeln Umlenkung von 90 bis 18 Grad. Die beiden Tecdos-Antreibssysteme von RUD sind eine echte Alternative zum herkömmlichen Reibradantrieb. Denn dieser kommt bei Eis und Schnee oder anderen Verschmutzungen auf dem Verfahrweg schnell an seine Grenzen. Die Tecdos-Antriebssysteme arbeiten hier im Zusammenspiel mit der Tecdos Rundstahlkette mit Formschluss und sorgen damit für eine sichere Kraftübertragung und einen verlässlichen Einsatz – egal, bei welchem Wetter.


Über das neue Kraftwerk Danzermühl:

Seit der Inbetriebnahme im Sommer 2019 erzeugt das neue Wasserkraftwerk Danzermühl die 2,5-fache Strommenge, nämlich 44,8 GWh pro Jahr. Zum Vergleich: Das alte Wasserkraftwerk schaffte jährlich 16,5 GWh. Möglich machen diese enorme Steigerung zwei Faktoren: Zum einen wurde die Fallhöhe von 7 auf 9,2 Meter erhöht und dafür die beiden Staustufen Danzermühl und das weiter flussabwärts liegende Kohlwehr zusammengefasst. Zudem wurde die Ausbaudurchflussmenge erhöht – von 60,1 m3 auf 120 m3 pro Sekunde. Das ist die maximale Wassermenge, die die beiden neuen Turbinen zur Stromerzeugung nutzen können. Der Strom fließt zu 100 Prozent in die benachbarte Laakirchen Papier AG, die wie das Wasserkraftwerk Teil der Heinzel Group ist.

Über Heinzel Energy:

Die unter Heinzel EMACS Energie GmbH firmierende Heinzel Energy entwickelt Projekte im Bereich der erneuerbaren Energie. Dazu zählen Wasserkraftwerke am steirischen Fluss Pöls sowie an der Traun in Oberösterreich, die Strom direkt an ihre Schwesterfirmen Zellstoff Pöls AG bzw. Laakirchen Papierfabrik AG liefern. Des Weiteren betreibt das Unternehmen im Burgenland einen Windpark auf den Gründen der Domaine Albrechtsfeld GmbH und entwickelte dort ein Photovoltaik-Solarfeld mit über 1.000 Kollektoren. Insgesamt über 5 MWp an PV-Leistung hat Heinzel Energy bereits installiert. In Laakirchen errichtet das Unternehmen gerade eine PV-Anlage mit einer Leistung von 2,6 MWp und hat damit dann insgesamt über 23.000 PV-Module installiert. Weitere Anlagen sind für die kommenden Jahre in Planung.

Über Braun Maschinenfabrik:

Seit 1848 beschäftigt sich das in Vöcklabruck ansässige Unternehmen mit Produkten und Maschinen für die Bearbeitung von verschiedensten Materialien. 1965 erfolgte der Einstieg in die Technologie des Trennschleifens mit kunstharzgebundenen Trennscheiben. Das Bestreben nach Technologieführerschaft veranlasste Braun dazu, die Weiterentwicklung von
Werkzeugen und innovativer Trenn- und Schleifverfahren zu intensivieren. Heute umfasst das Produktprogramm des Technologieführers neben Stahltrenn- und Schleifmaschinen für die Stahlindustrie sowie Ausrüstungen für den Stahlwasserbau auch maßgeschneiderte Lösungen für den Rückbau von kerntechnischen und kontaminierten Anlagen. Mit einer ganzheitlichen Betreuung – von der Konzeption bis hin zu Revitalisierung – unterstützt Braun Projekte mit Konzepten, Maschinen und dazugehörigen Werkzeugen. In-House-Engineering, Automatisierung und Realisierung garantieren beste Qualität.

Über RUD:

Die RUD Ketten Rieger & Dietz GmbH u. Co. KG, 1875 von Carl Rieger und Friedrich Dietz im schwäbischen Aalen gegründet, erzielt mit über 1.700 Mitarbeitern in über 120 Ländern einen jährlichen Umsatz von über 200 Millionen Euro. Im Bereich Reifenketten, Anschlagketten und Kettensysteme gilt RUD als Weltmarktführer (Wirtschaftswoche, Prestige-Hochschule St. Gallen). An Standorten u.a. in Deutschland, Australien, Brasilien, China, Indien, Rumänien und den USA produziert das Familienunternehmen getreu des gruppenweiten Slogans „Tradition in Dynamic Innovation“ intelligente Lösungskonzepte mit Ketten und Bauteilen. Dazu zählen neben Anschlagmitteln und Gleitschutzketten auch Hebezeugketten- und Fördersysteme. Mit der Marke Erlau stellt das deutsche Traditionsunternehmen außerdem Reifenschutzketten und Objekteinrichtungen für den Innen- und Außenbereich her.


Quelle und Bilder
: RUD Ketten Rieger & Dietz GmbH u. Co. KG
