Wire 2016 : EJP präsentiert innovative Ziehmaschine

von Alexander Kirschbaum

Auf der Wire 2016 stellt die EJP Maschinen GmbH (Halle 09 Stand C21) die Ziehmaschine CDS-TQ 50/100 vor. Diese gehört zur neuen Generation von Ziehmaschinen der Serie CDS-TQ und vereint mehrere Innovationen in sich. So wird die Hauptwelle der Zieheinheit direkt von einem Torque-Motor angetrieben, der bei der geringen Drehzahl, die beim Ziehen erforderlich ist, ein hohes Drehmoment erzeugt. Da die neue Maschine weder einen konventionellen Hauptmotor noch ein Getriebe besitzt, entfällt jeglicher Leistungsverlust durch das Getriebe.

Außerdem besitzt die Maschine in ihrem Antriebsteil weder Kugellager oder Zahnräder noch eine Ölschmierung, sodass die Wartung einfacher vonstatten geht. Neu ist auch die elektrische Steuerung und Betätigung der Ziehbacken. Das neue Verfahren vereinfacht das Schließen und Öffnen der Backen. Bisher wurden diese mithilfe von Hydraulikzylindern angelegt und geöffnet, was eine aufwändige Synchronisation der jeweiligen Ziehgeschwindigkeit mit den Positionen der beiden Schlitten erforderte. In den neuen kombinierten Ziehmaschinen von EJP bewegen Servomotoren die Ziehbacken. Sie folgen steuerungstechnisch der Kontur der Ziehkurve „in Echtzeit“ und schließen die Backen oder geben ihnen die Möglichkeit aufzuspringen. Das hat den Vorteil, dass der Umweg über die Hydraulik und deren – von der momentanen Ziehgeschwindigkeit abhängige – Steuerung entfällt. Darüber hinaus werden Verunreinigungen durch eventuell auftretende Leckagen von Hydraulikflüssigkeit vermieden.

Unterschiedliche Durchmesser

Laut dem Unternehmen ist ein weiterer Vorteil der servo-elektrisch betätigten Ziehbacken, dass sie bei Vollmaterial unterschiedliche Durchmesser abdecken. Die V-förmigen Backen umfassen zum Beispiel einen Arbeitsbereich von 11 bis 15 mm. Bei Produktwechseln innerhalb dieses Bereiches sind keinerlei manuellen Einstellarbeiten erforderlich, dies kann bequem vom Bedienpult aus erfolgen.

„Wir haben in der Maschine, die wir auf der Wire 2016 zeigen, alles realisiert, was wir für das Ziehen in der Zukunft für sinnvoll und machbar erachten. Die Devise für unsere Konstrukteure lautete „Weniger ist mehr“. Servomotoren ersetzen aufwändige Hydraulik und ein Torque-Motor bringt ohne Umwege ein hohes Drehmoment dorthin, wo es wirklich gebraucht wird – an die Hauptwelle", so  Jacques Paraskevas, der Geschäftsführer von EJP.

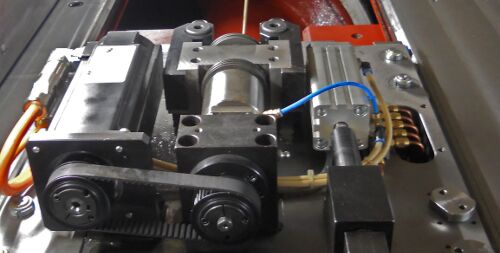

Quelle: EJP Maschinen GmbH  Bildtext: Auf der Wire 2016 können sich die Fachbesucher über die neue Ziehmaschine CDS-TQ 50/100 informieren (Foto: EJP GmbH)
