Softwarekette kann Konstruktion von Gussbauteilen revolutionieren

von Hubert Hunscheidt

Einer der wichtigsten Schritte bei der Konstruktion ist die Situationsanalyse, bei der der Bauraum, die zu übertragenden Kräfte und weitere Randbedingungen definiert werden. Dies dient als Grundlage für die Erstellung des CAD-Modells mittels Topologie-optimierung. Durch die Topologie-Optimierung kann eine materialsparende und festigkeitsoptimierte Konstruktion erzielt werden. Dabei wird die strukturmechanische Simulation in einem Finite-Element-Programm, z. B. Permas, durchgeführt und die grobe Gestalt ermittelt. Der Vorteil der Topologie-Optimierung liegt darin, dass grundlegende Anforderungen an die Gießbarkeit und Prüfbarkeit automatisch berücksichtigt werden können. Alternativ ist auch eine manuelle Konstruktion oder die Verwendung eines bereits konstruierten Bauteils möglich.

Nach Erstellung des CAD-Modells wird die Gießbarkeit des Bauteils aus dem Werkstoff EN-GJS-400-18-LT durch eine Gießprozesssimulation in Magmasoft sichergestellt. Dabei wird auch die lokale Gefüge-Zusammensetzung berechnet, die später in der Softwarekette zur Anwendung kommen kann. Anschließend erfolgt die Formoptimierung, bei der die Betriebsfestigkeit mit Hilfe von der Software FEMFAT in die Formoptimierungsschleife integriert und als Werkzeug für die Lebensdauerberechnung verwendet wird. Die Lebensdauerberechnung kann entweder basierend auf einer lokalen Gefüge-Zusammensetzung oder mit globalen Kennwerten durchgeführt werden.

Gefüge-Zusammensetzung entscheidet über Lebensdauer

Basierend auf den Ergebnissen von Magmasoft, Versuchs- und Metallographie-Daten wird über eine Korrelationsgleichung die lokale Schwingfestigkeit in Abhängigkeit von der lokalen Gefüge-zusammensetzung bestimmt. Diese Korrelationsgleichungen wurden im Projekt in Zusammenarbeit zwischen dem Fraunhofer LBF und der Hochschule Ansbach ermittelt. Dies ermöglicht eine gezielte Gewichtsoptimierung bei gleichzeitiger Sicherstellung der Betriebsfestigkeit. Insbesondere bei Bauteilen mit lokal unterschiedlichen Abkühlgeschwindigkeiten ist die Verwendung einer lokalen Materialdefinition sinnvoll, da das Gefüge innerhalb des Bauteils stark variieren kann. Unterschiedliche Abkühlgeschwindigkeiten entstehen zum Beispiel durch unterschiedliche Wanddicken. Eine geringe Wanddicke führt zu einer kurzen Abkühlzeit. Infolgedessen bildet sich ein Gefüge mit einer hohen Graphitausscheidungsdichte aus, die zu einer höheren Beanspruchbarkeit führt. Neben der Graphitausscheidungsdichte hat das Ferrit-/Perlit-Verhältnis einen Einfluss auf die Beanspruchbarkeit. Ein geringer Ferritanteil führt ebenfalls zu einer höheren Beanspruchbarkeit.

Verkettung fortschrittlicher Softwaretools

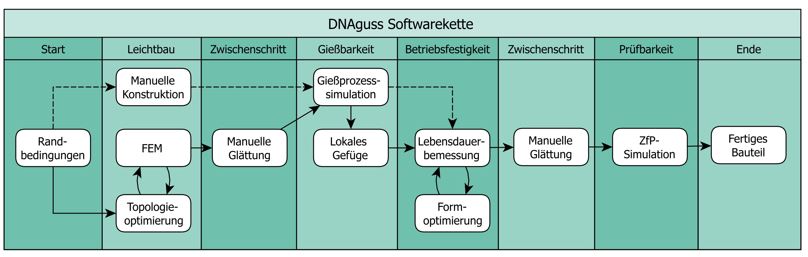

»Die Projektergebnisse zeigen, dass durch die Verkettung fortschrittlicher Softwaretools die Konstruktion von Gussbauteilen revolutioniert werden kann«, freut sich Felix Reissner, wissenschaftlicher Mitarbeiter im Fraunhofer LBF und Projektleiter von DNAguss. Durch die Integration aller in der Konstruktion verwendeten Softwaretools in eine einzige Softwarekette werden Gießbarkeit, Leichtbau, Betriebsfestigkeit und zerstörungsfreie Prüfbarkeit von Bauteilen optimal aufeinander abgestimmt. Dies ermöglicht eine verbesserte Strukturgestaltung, Gewichtsreduzierung und Senkung der Herstellungskosten bei gleichzeitiger Sicherstellung der Betriebsfestigkeit.

Am Beispielbauteil des Projektes wurden auf diese Weise 34 Prozent an Gewicht eingespart. Das Projekt wurde durch das Bundesministerium für Wirtschaft und Klimaschutz (BMWK) gefördert.
