Portables Messsystem erweitert Möglichkeiten beim Rohrbiegen

Der Weg zu exakten Messdaten für die Bauteilerstellung, das Reverse Engineering oder die Bauteilkontrolle ist insbesondere beim Rohrbiegen unverzichtbar für wertschöpfende Ergebnisse.

Um das Messen auch in engen Räumen einfacher zu machen, haben die Experten von Transfluid gemeinsam mit einem Partner 't control' entwickelt – das drahtlose System zur Vermessung von Rohren und Verbindungselementen wie Flanschen.
Es kommt dabei ganz ohne Arme, Gelenke oder Laserstrahlen aus und misst über ein exakt festgelegtes Lichtmuster, das eine oder mehrere Kameras beobachten. Diese bestimmen dann die Position und Orientierung des Lichtmusters im Raum. Auf diese Weise können die gewünschten Rohrdaten erfasst werden. Über entsprechende Schnittstellen ist der Datenaustausch mit CAD und der Transfluid-Biegesoftware 't project' möglich sowie die direkte Einbindung der Rohrbiegemaschine in den Prozess.

Das Gesamtsystem eröffnet so mehr Flexibilität für die Biegefreiheit. Denn t control ist portabel, sorgt für hohe Präzision im Messraum – direkt am Objekt – und ist für den Baustelleneinsatz vor Ort geeignet. Davon profitieren insbesondere Branchen wie der Maschinen- und Anlagenbau, die Hydraulik und der Schiffbau.

In 5 Minuten einsatzbereit

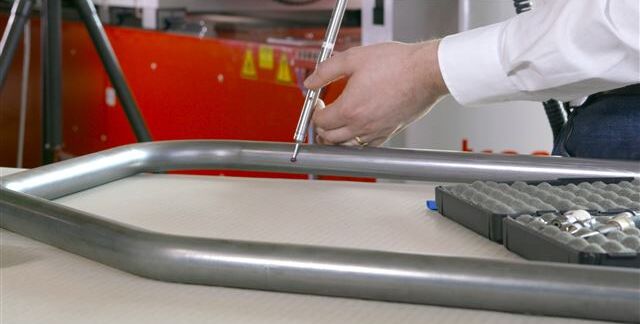

„Wichtig bei der gemeinsamen Entwicklung war uns die starke Leistung des Gesamtsystems: Messen, digitale Dokumentation und Datenbearbeitung sowie die Biegeumsetzung. Aber auch die einfache Bedienung und dass t control schnell zum Messen bereitsteht sind natürlich wichtige Faktoren für die Praxis", so Stefanie Flaeper, Geschäftsführerin bei Transfluid. Eine Kalibrierung ist nicht notwendig. 't control' ist innerhalb von 5 Minuten startklar, mit bis zu 20 Meter Messleistung. Die Umsetzung erfolgt je nach Anforderungen über taktiles Messen mit Standard-Messtastern oder einer Rohrmessgabel.

Materialkorrekturwerte, Anschlussstücke oder Störkanten erfassen

Zusätzlich zu den Kontrollmessungen von Bauteilen können auch Materialkorrekturwerte für die Transfluid-Rohrbiegemaschinen 't bend' erfasst werden. Und im Bereich des Reverse Engineering lassen sich sehr einfach bestehende Geometrien vermessen, um diese exakt zu reproduzieren. Weitere Optionen sind das Einmessen von Anschlussstücken einer Rohrleitung direkt am Objekt, das Erfassen von Störkanten und das digitale Erstellen des gewünschten Rohrverlaufs über Luftpunkte für die weitere optimierte Bearbeitung.

Mit 'Luftpunkten' zur Bauteilerstellung

Durch das Zeichnen eines fiktiven Rohrverlaufs mittels 'Luftpunkten' zwischen den Anschlussstücken werden die Daten für die Bauteilerstellung ermittelt. Dies ermöglicht eine einfache und passgenaue Rohrkonstruktion direkt am Einbauort. Anschlüsse wie Flanschen oder Verschraubungen können digital erfasst und verarbeitet werden. Dazu gehört auch das Detektieren und Umgehen eventueller Störkanten. Über den Datenaustausch mit dem CAD und die Anbindung an die Transfluid-Biegesoftware kann die Geometrie inklusive Biegekollisionstest optimiert werden.

Effektives Reverse Engineering

Für das Reverse Engineering können Verbindungsstücke und Rohr-Geometrien
aufgenommen werden. Und mit seinen kompakten Maßen und den drahtlosen portablen Einsatzmöglichkeiten ist 't control' perfekt für enge Bauräume, wie z.B. Maschinenräume, geeignet. Dank seinem großen Messfeld ist das System ebenfalls ideal für Messaufgaben in den Bereichen Kraftwerksbau und Baumaschinen.

Bauteilkontrolle für bessere Qualität

Im Rahmen der Bauteilkontrolle können Überbiegewerte für die Biegemaschine ermittelt werden. Ebenso sind Auswertungen, die CPK-Ermittlung und Messreihen möglich. Darüber hinaus sorgt das System für Messprotokolle und den Abgleich von Messergebnissen mit dem CAD Masterbauteil. Auch hier erfolgt der Datenaustausch mit CAD und der Biegesoftware.

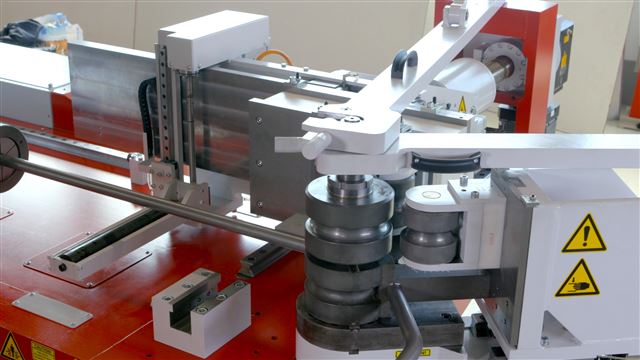

In der Summe bieten so das neue Messsystem, die Software t project und die Rohrbiegemaschinen von Transfluid eine Gesamtlösung für sicherere Prozesse bei der Rohrbearbeitung von Automotive und den Maschinenbau, Luft und Raumfahrt, die Gießereitechnik, Zerspanung, Windenergie bis hin zu Kraftwerksbau, Schiffbau und Rohrleitungsbau.

Quelle und Fotos: transfluid Maschinenbau GmbH
