Optimierte Wälzlager für Strangguss-Anlagen

Weltweit steigt der Bedarf an Walzstahlprodukten mit hoher Blechdicke, die u.a. für den Schiffbau, im Energieanlagenbau und in der Offshore-Technik eingesetzt werden. Die Führungswalzen und andere Komponenten in den Stranggussanlagen, die derartige Bleche herstellen, werden hoch beansprucht.

NSK hat nun eine optimierte Version der geteilten Zylinderrollenlager vorgestellt, die in den Führungsrollen zum Einsatz kommen. Die geteilte Bauweise stellt deutlich höhere Anforderungen an eine präzise Fertigung. Sie bietet den Vorteil, dass die Lager bei ungeteilten Führungsrollen eingesetzt werden können.

Die jetzt verfügbare optimierte Version dieser Lager ist u.a. mit einer neuen Labyrinthdichtung ausgestattet, deren Dichtwirkung unabhängig von der Ausdehnung bzw. Kontraktion des Lagerwerkstoffs, die durch Temperaturveränderungen in bzw. an der Walzanlage bedingt sind. Unabhängig von diesen Veränderungen behält die Dichtlippe immer den Kontakt zur Außenseite des Lagerinnenrings.

Außerdem erlaubt die neue Dichtung die Verwendung von bis zu 30% breiteren Zylinderrollen, die entsprechend höhere Kräfte aufnehmen können. Deshalb sind die neuen Lager für höhere Lasten geeignet, so dass kleinere Führungsrollen verwendet werden können. Dadurch können mehr Führungsrollen in einem Segment verbaut werden. Das verbessert nicht nur die Tragfähigkeit bei schweren Brammen, sondern auch Qualität der gegossenen Dünnbrammen erheblich.

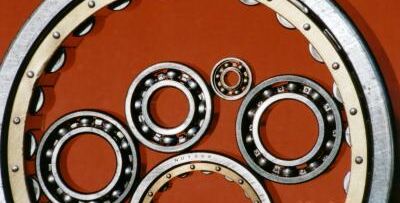

Quelle: NSK  Foto: Pixelmous  / pixelio.de
