Magnetgreiferbaukasten für dünne, ferromagnetische Bleche
von Angelika Albrecht
Bleche sind unterschiedlich dick, können Löcher und Aussparungen haben, flach oder gebogen sein. Die J. Schmalz GmbH hat daher den Magnetgreiferbaukasten SGM-HPm entwickelt, dessen Greifer hohe Haltekräfte entwickeln und flexibel montiert werden können. Die Bezeichnung „Baukasten“ deutet es schon an: Der Anwender kann den Grundkörper mit verschiedenen Greifelementen kombinieren und erhält damit ein Produkt, das nahezu jede Herausforderung beim Handling dünner Bleche meistert. Die Bauform sorgt dafür, dass die Magnetfeldlinien dicht an der Oberfläche verlaufen. Damit verhindert sie das unbeabsichtigte Greifen mehrere Bauteile.
Das Wirkprinzip ist bei allen gleich: Im Inneren des Magnetgreifers bewegt sich ein durch Druckluft angesteuerter Dauermagnet auf und ab und aktiviert so den Greifer. Damit ist jedes ferromagnetische Blech auch bei Stromausfall sicher gehalten. Anwender können den SGM-HPm flexibel montieren und damit auch besonders komplexe und dünne Werkstücke manövrieren.
Individuell wird es mit den modularen Greifelementen. Die Standardversion SGM-HPm-40 hält besonders dünne Bleche mit einer bis zu knapp 100 Prozent höheren Kraft als der bisherige Magnetgreifer SGM-HP-40. Möglich macht das der optimierte Verlauf der magnetischen Feldlinien. Ein zweites Greifelement ist speziell zum Abstapeln von geformten Blechteilen konzipiert. Optional stattet Schmalz dieses mit Sensoren aus, die über die Doppelblechkontrolle sofort melden, wenn mehr als ein Blech am Greifer hängt. Variante drei verfügt über einen Zentrierdorn. Der sorgt für ein sicheres und wiederholbares Ablegen der Werkstücke und ein präzises, auf Löcher ausgerichtetes Greifen. Besonders individuell wird es mit dem Element für 3D-Oberflächen. Schmalz passt im Vorfeld den Teil, der das Blech kontaktiert, an die später zu greifende Bauteilkontur an.
Über J. Schmalz GmbH
Schmalz ist Marktführer in der Automatisierung mit Vakuum sowie für ergonomische Handhabungssysteme. Die Produkte des international aufgestellten Unternehmens kommen in Anwendungen der Logistik genauso zum Einsatz wie in der Automobilindustrie, der Elektronikbranche oder der Möbelproduktion. Zum breiten Spektrum im Geschäftsfeld Vakuum-Automation zählen einzelne Komponenten wie Sauggreifer oder Vakuum-Erzeuger, komplette Greifsysteme und Spannlösungen zum Festhalten von Werkstücken, beispielsweise auf CNC-Bearbeitungszentren. Im Geschäftsfeld Handhabung bietet Schmalz mit Vakuumhebern und Kransystemen innovative Handhabungslösungen für Industrie und Handwerk. Mit dem Geschäftsfeld Energiespeicher baut das Unternehmen ein weiteres Standbein im Bereich der stationären Energiespeicher auf.
Schmalz ist mit eigenen Standorten und Handelspartnern in rund 70 Ländern auf allen wichtigen Märkten vertreten. Das Familienunternehmen beschäftigt am deutschen Hauptsitz (Glatten, Schwarzwald) sowie in 28 weiteren Gesellschaften weltweit rund 1.800 Mitarbeitende.

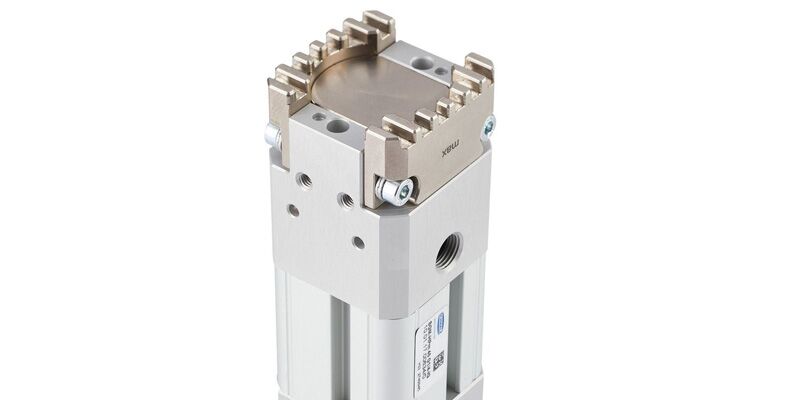

Quelle und Vorschaubild: J. Schmalz GmbH
