Kreissäge mit Robotereinsatz steigert den Durchsatz

Brünn / Witten – In drei Wochen ist es so weit: Die AMB öffnet ihre Pforten. Mit dabei ist BOMAR, Spezialist für voll- und halbautomatische Sägeautomaten, mit mehreren Hochlleistungssägen. Vor kurzem berichteten wir über die neue CNC Bandsäge. Mit dabei auf der AMB ist auch die Hochleistungskreissäge ExactCut TAC 75.

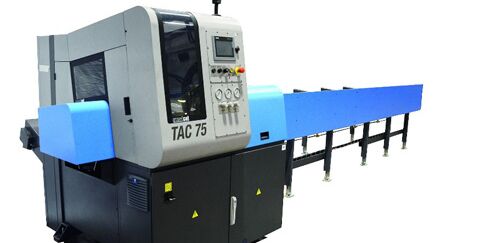

Diese Kreissäge der T-Serie von ExactCut s.r.o. in Säulenausführung und mit Vollverkleidung dient hauptsächlich zur effektiven Trennung von Rundstangen und Rohren im Winkel von 90°. Sie bietet den Anwendern einen schnellen und einfachen Einstieg in die Welt der Highclass Serienproduktion. Die Abtrennung eines 50 mm langen Abschnitts von einer Rundstange der Stahlgüte 42CrMo4 mit 40 mm Durchmesser benötigt nur eine Schnittzeit von ca. 3 Sekunden bei einer Zykluszeit von etwa 4,5 Sekunden. Das hierzu verwendete Hartmetall-Sägeblatt weist einen Durchmesser von 250 mm mit einer 80er Zahnung auf.

Schnell, leise, gute Schnittergebnisse dank Mineralguss

Um eine möglichst hohe Standzeit des Sägeblatts sowie beste Schnittergebnisse zu erzielen, bestehen maßgebliche Maschinenbauteile aus Mineralguss, um die Vibrationen gering zu halten. Dies unterstützt zudem einen geräuscharmen Betrieb der robusten Kreissäge. Der Sägekopf wird auf spielfrei vorgespannten Linearführungen und einer hochpräzisen Kugelumlaufspindel mit leistungsstarkem Servoantrieb bewegt.

Die Steuerung ist mit einem bedienerfreundlichen Dialogsystem ausgestattet. Es führt den Werker schnell und gezielt mit Hilfe eines Touch-Screen-Displays durch alle Einstellungen. Die intuitive Bedienung auf der graphischen Oberfläche ist in kurzer Zeit erlernbar. Im Falle von Wartungsarbeiten bieten integrierte Video-Tutorials eine bewährte Hilfestellung. Zur Nutzung der Fernwartung stellt der Anbieter eine Internetverbindung zur Verfügung.

Robotergesteuertes Zufuhrsystem

Um nachstehende Bearbeitungen wie Sortier-, Bestückungs- oder Zerspanungsprozesse an die Sägeanlage anzubinden, wurde in Zusammenarbeit mit Fanuc ein Roboter gestütztes Zuführsystem entwickelt.

So kann das abgetrennte Werkstück nach dem Sägen z. B. direkt an eine Drehmaschine übergeben werden.

Quelle und Bilder: BOMAR, spol. s r.o / BOMAR Germany GmbH
