Inspektionssystem findet kleinste Defekte auf Oberflächen

Neu-Isenburg - Kontrastarme Oberflächendefekte wie Dellen, Beulen, Pickel oder andere schwache Unebenheiten sind mit herkömmlichen Bildverarbeitungssystemen schwer bis gar nicht zu detektieren. Der Spezialist für optische Inspektionssysteme Keyence hat nun ein in-line Deflektometrie-System namens LumiTrax® herausgebracht, das selbst kleinste Defekte auf unterschiedlichsten Oberflächen findet.

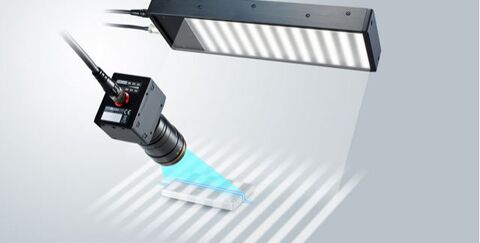

Möglich wird dies durch die Kombination aus einer Zeilenkamera in exakter Synchronisation mit einem High-Speed LED-Streifenprojektor und ausgefeilten Algorithmen zur Bildanalyse. Je aufgenommene Zeile kann der LED-Projektor unterschiedliche Beleuchtungsarten liefern, von diffus über gerichtet bis strukturiert. So kann ein Objekt bei nur einem Durchlauf mit bis zu 5 unterschiedlichen Beleuchtungseinstellungen charakterisiert werden. Damit erkennt das System Defekte außer im normalen Bild auch über die Erfassung der spiegelnden Anteile, diffusen Anteile, des Glanzgrades und der Topographie. Selbst kleinste Qualitätsmängel lassen sich zuverlässig detektieren.

Viele Systementwickler und -integratoren verbinden Zeilenkameras mit hoher Komplexität und Zeitaufwand in der Entwicklung. Daher hat Keyence die LumiTrax-Plattform so gestaltet, dass selbst Einsteiger das System in 20 Minuten in Betrieb nehmen können. Es enthält alle Komponenten, von der Zeilenkamera über das Objektiv, die Beleuchtung und den Encoder bis zum industriellen PC und der Software.

Der Einstellnavigator macht die Installation maximal einfach: Ein in die Kamera integrierten Laser-Pointer visualisiert den Inspektionsbereich. In Kamera und Beleuchtungsprojektor integrierte Gyrosensoren messen die Ausrichtung jedes Geräts, so dass die Ausrichtung zueinander schnell justiert ist.

Über eine intuitive grafische Bedienoberfläche kann der Entwickler leistungsstarke Algorithmen so konfigurieren, dass sie die in Frage kommenden Defekte zuverlässig erkennen. Die flexiblen Konfigurationsmöglichkeiten des Systems mit Zeilenkameras (2k bis 8k Auflösung) und Beleuchtungen erlauben eine Anpassung an fast jedes Anwendungsszenario. Mehr zum LumiTrax® Oberflächeninspektionssystem präsentiert Keyence auf der Messe Vision 2018 in Stuttgart.

Über KEYENCE DEUTSCHLAND GmbH

KEYENCE wurde 1974 von Takemitsu Takizaki gegründet und ist heute mit 200 Niederlassungen in über 45 Ländern ein weltweit führender Hersteller von Bildverarbeitungssystemen, Mikroskopen, Sensoren, Messsystemen, Lasermarkierungen sowie von Automatisierungs– und Qualitätskontrollsystemen.
