24V-Permanentmagnet-Greifer mit integrierter Elektronik
Lauffen/Neckar - Im Bereich der automatisierten Be- und Entladung von Werkzeugmaschinen sowie beim Handling von ferromagnetischen Rohmaterialien hat die Bedeutung von Magnetgreifern mit Elektropermanentmagnet deutlich zugenommen. Gründe sind die hohe Leistungsdichte und Energieeffizienz sowie die ausgesprochen günstige Störkontur beim Handling. Nach den Erfolgen der SCHUNK EGM Serie bei Anlagen im Spannungsbereich über 400V präsentiert der Kompetenzführer für Greifsysteme und Spanntechnik SCHUNK nun den weltweit ersten elektrisch aktivierbaren 24V-Permanentmagnetgreifer mit integrierter Elektronik.
Integrierte Prozessüberwachung
Der kompakte SCHUNK EMH vereint die Stärken der Magnettechnik mit den Vorteilen der 24V-Technologie. Da die Elektronik komplett im Greifer verbaut ist und die Ansteuerung denkbar einfach über digitale I/O erfolgt, benötigen die Komponenten weder Platz im Schaltschrank noch eine externe Steuerungselektronik. Das spart Kosten und minimiert den Verkabelungs- und Inbetriebnahmeaufwand.
Um die Prozesssicherheit zu erhöhen, meldet der Greifer sowohl den Magnetisierungsstatus als auch die Werkstückanwesenheit. Zugleich werden Fehler über eine LED-Anzeige am Gehäuse signalisiert. Vorteile bietet der SCHUNK EMH auch bei den Zykluszeiten: Im Gegensatz zu anderen Magnetgreifern ist keine Wartezeit zwischen den Aktivierungen erforderlich, so dass hohe Taktraten realisiert werden können.
Ohne Rüstaufwand und ohne dass Störkonturen von Greiferfingern berücksichtigt werden müssen, kann der SCHUNK EMH im Wechsel unterschiedlichste Werkstücke handhaben. Dabei bleiben fünf Seiten des Werkstücks frei zugänglich. Den SCHUNK EMH gibt es in vier Baugrößen mit einer Eigenmasse von 1 kg, 1,5 kg, 6,5 kg und 8 kg. Abhängig vom Werkstoff, der Beschaffenheit der Werkstückoberfläche und der Werkstückgeometrie eignet er sich für Werkstückgewichte bis 3,5 kg, 9 kg, 35 kg und 70 kg. Zur Handhabung von dünnen Bauteilen und Blechen lässt sich die magnetische Haltekraft in vier Stufen einstellen.

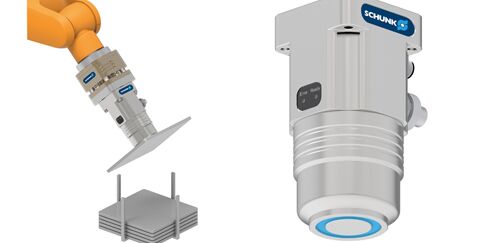

Quelle und Vorschaubild: SCHUNK GmbH & Co. KG
