Greiferfingerwechsel auf Knopfdruck

von Angelika Albrecht

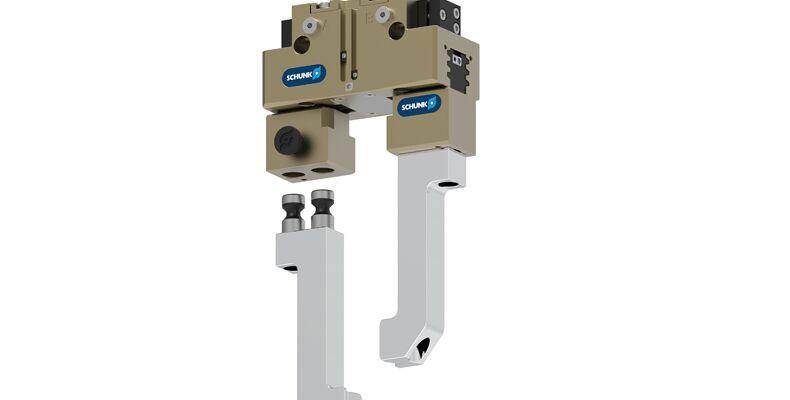

SCHUNK erweitert sein Programm zum rasanten Greiferfingerwechsel: War beim bewährten Backenschnellwechselsystem SCHUNK BSWS noch ein Inbusschlüssel erforderlich, genügt beim neuen manuellen System BSWS-M ein Knopfdruck, um die Aufsatzbacke mechanisch zu entriegeln und unmittelbar vom Greifer abzuziehen. Ebenso schnell und einfach wird eine neue Backe aufgesteckt und per Knopfdruck mit dem Greifer verbunden. Das werkzeuglose Backenschnellwechselsystem senkt so die Rüstzeiten auf ein Minimum und erhöht damit die Produktivität und Flexibilität der kompletten Anlage. Als zusätzliche Montagehilfe lässt sich nun auch über optional verfügbare Passstifte und eine entsprechende Passstiftbohrung sicherstellen, dass die Finger beispielsweise bei asymmetrischen Fingerpaaren nur an der jeweils korrekten Position montiert werden können.

Drei Varianten zur Auswahl

Das werkzeuglose Backenschnellwechselsystem ist, wie schon das BSWS, in drei Varianten erhältlich: In der Variante BSWS-BM (sieben standardisierte Baugrößen von 50 bis 200) ist die Wechselmechanik in eine Basis integriert, die wiederum fest auf der die Grundbacke des Greifers montiert wird. Es werden nur die Greiferfinger getauscht. Bei dieser Variante können auch bereits vorhandene SCHUNK Greiferfinger, die mit Adapterbolzen der Baureihe BSWS-A ausgestattet sind, weiter genutzt werden.

Die zweite Variante BSWS-URM (sechs Baugrößen von 50 bis 160) lässt sich einfach und modular in kundenspezifische Aufsatzfinger integrieren. Hierbei wird die Verriegelungsmechanik als Bausatz zum direkten Einbau in die Greiferfinger geliefert. Dadurch kann die komplette Fingerlänge für die Spannung genutzt werden, da die Basis entfällt.

Die dritte Variante BSWS-ABRM (sechs Baugrößen von 50 bis 160) umfasst Fingerrohlinge mit integrierter Wechselmechanik, die vom Kunden individuell an die jeweilige Spannkontur angepasst werden können. Alle drei Varianten lassen sich universell an sämtlichen SCHUNK Premium-Greifern sowie an zahlreichen weiteren Greifmodulen mit SCHUNK PGN-plus-Fingerschnittstelle einsetzen.

Auch als stationäres Wechselsystem nutzbar

Das Schnellwechselsystem SCHUNK BSWS-M zahlt sich nicht nur beim rasanten Greiferfingerwechsel aus, sondern kann seine Stärken auch in anderen Anwendungen zeigen: So lassen sich zum Beispiel bei stationären Anwendungen oder beim Einsatz auf einem Transportsystem Werkstücke zügig per Knopfdruck entnehmen und durch eine andere Variante ersetzen. Das selbsterklärende System kann in jeder Anwendung ohne technische Schulung prozesssicher eingesetzt werden.


Über Schunk:

Die SCHUNK GmbH & Co. KG aus Lauffen/Neckar ist ein inhabergeführtes deutsches Familienunternehmen und Global Player in einem. Im Jahr 1945 von Friedrich Schunk als mechanische Werkstatt gegründet, entwickelte sich das Unternehmen unter dessen Sohn Heinz-Dieter Schunk zum Kompetenz- und Weltmarktführer für Greifsysteme und Spanntechnik. Heute wird es von den Enkeln des Unternehmensgründers, den Geschwistern Kristina I. Schunk und Henrik A. Schunk, in der dritten Generation geführt.

Die wichtigsten Abnehmer sind alle produzierenden Unternehmen mit Montage-, Handhabungs- sowie zerspanenden Prozessen. Zum Kundenkreis zählen unter anderem das Who-is-Who des Maschinen- und Anlagenbaus, der Robotik, Automatisierung und Montagehandhabung sowie alle namhaften Automobilmarken und deren Zulieferer.

Über 3.500 Mitarbeitende in 9 Werken und 34 eigenen Ländergesellschaften sowie Vertriebspartner in über 50 Ländern gewährleisten eine intensive Marktpräsenz. Mit 11.000 Standardkomponenten bietet SCHUNK das weltweit größte Greifsysteme- und Spanntechnik-Sortiment aus einer Hand und mit 2.550 SCHUNK Greifern das breiteste Standard-Greifkomponentenprogramm am Markt.
