Effizientere Stanzproduktion dank optischer Prüfung mit integrierter Laserbearbeitung

von Angelika Albrecht

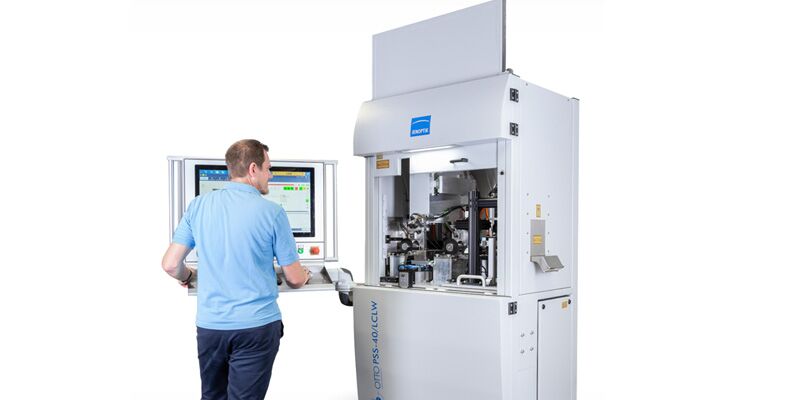

In Stuttgart stellt der Photonik-Konzern Jenoptik auf der Blechexpo vom 7. - 10.11.2023 die neue Prüf- und Sortierstation PSS-40/LCLW vor. Sie ermöglicht die automatisierte optische Inspektion von Stanzstreifen sowie die unterbrechungsfreie Entfernung von Fehlteilen in nur einem System dank Kameras, Software-Analyse und Laser. Dazu hat Jenoptik ihre bereits am Markt etablierte Standardprüfzelle PSS-40 weiterentwickelt und das vollautomatisierte Laserschneiden und Laserschweißen in die Prüfstation integriert.

Kunden in der Stanzindustrie können damit Bandware ohne Unterbrechung prüfen und Schlechtteile verschleißfrei und effizient vollautomatisch aussortieren. Im kompakten, platzsparenden Design reduziert die neue PSS-40/LCLW zudem die Unterbrechungszeiten in der Stanzerei sowie die Umrüstzeiten bei einem Artikelwechsel.

Kontinuierliche Verbesserung im Stanzprozess dank „All-in-one-Prüfstation“

Die Prüfstationen von Jenoptik ermöglichen eine 100-prozentige Prüfung fast aller metrischer und attributiver Prüfmerkmale. Die eigenentwickelte Software erkennt und markiert Teile, die außerhalb der Toleranz liegen, sodass diese in Folgeprozessen ausgetrennt werden. Die Austrennung und das darauffolgende Zusammenfügen des Trägerstreifens erfolgen bislang durch mechanische Trennung und thermisches Fügen, was meist den manuellen bzw. halbautomatischen Eingriff eines Operators erfordert – und einen Produktionsstillstand für mehrere Minuten.

Die integrierte Laserbearbeitung in der PSS-40/LCLW ersetzt diese manuellen oder halbautomatischen Prozessschritte und erlaubt unterbrechungsfreies Stanzen. Denn das Austrennen des markierten Schlechtteils erfolgt mittels Laserschneiden verschleißfrei innerhalb der Prüfstation. Die dann losen Enden des Stanz-Trägerstreifens werden ebenfalls innerhalb der PSS-Einheit hochpräzise zusammengeführt und mittels Laserschweißen wieder verbunden. Dank des flexibel justierbaren Laserstrahls und die freie Strahlführung können auch schwer zugängliche Bauteil-Positionen erreicht werden. Das Schweißergebnis wird durch eine vollautomatische Zugprüfung verifiziert. Der verschweißte Stanzstreifen weist eine sehr hohe Festigkeit auf.

Jenoptik ist mit der PSS-40/LCLW auch für den „best-Award 2023“ nominiert in der Kategorie 4 (Stanztechnologien). Der Award für die größten Innovationen der Messe wird während der Blechexpo am ersten Messetag verliehen.


Über Jenoptik

Optische Technologien sind die Basis unseres Geschäfts: Jenoptik ist ein global agierender Photonik-Konzern und in den beiden Divisionen Advanced Photonic Solutions und Smart Mobility Solutions aktiv. Die nicht-photonischen, insbesondere auf den Automobilmarkt ausgerichteten Aktivitäten werden unter den Non-Photonic Portfolio Companies als eigenständige Marken geführt. Zu unseren Schlüsselmärkten zählen vor allem Halbleiter & Elektronik, Life Science & Medizintechnik sowie Smart Mobility. Mehr als 4.400 Mitarbeiter arbeiten weltweit im Jenoptik-Konzern, Hauptsitz ist Jena (Deutschland). Die JENOPTIK AG ist an der Deutschen Börse in Frankfurt notiert und wird im MDax und TecDax geführt. Im Geschäftsjahr 2022 erzielte Jenoptik einen Umsatz von 980,7 Mio Euro.

Quelle und Vorschaubild:  JENOPTIK AG
