Dichte- und Konzentrations-Messung mit niederenergetischer Gammastrahlung

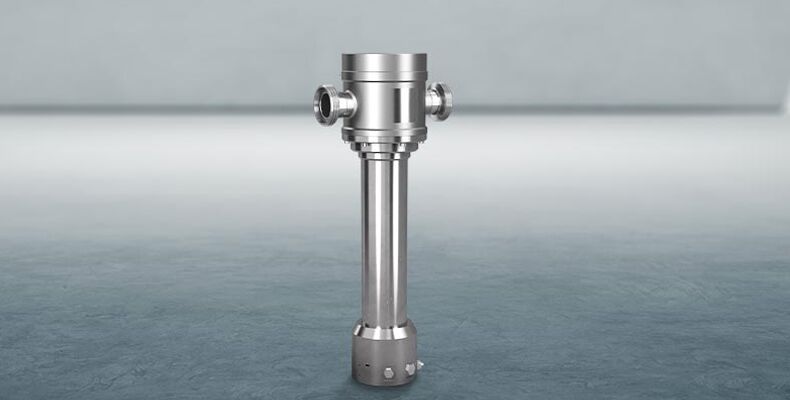

Die InlineSENS Dichtemessstrecke (LB 4700-5x-…) fasst Strahlenquelle und Detektor in einer Messeinheit zusammen. Die Verwendung von niederenergetischer Gammastrahlung aus einer Am-241 oder Cm-244 Quelle ermöglicht ein hohes Ansprechverhalten selbst auf kleinste Veränderungen in der Produktzusammensetzung.

Als Strahlenquelle wird das Isotop Am-241 oder Cm-244 eingesetzt. Der Vorteil: Am-241 und Cm-244 verfügen über sehr niedrige Strahlungsenergien, welche in etwa der Energie von Röntgenstrahlung entsprechen. Die Dichtemessstrecke InlineSENS bietet eine hohe statistische Genauigkeit und Langzeitstabilität durch Verwendung hochempfindlicher Szintillationsdetektoren mit patentierter Driftkompensation.

Das Messsystem, welches komplett aus Edelstahl besteht, wird dauerhaft an der Rohrleitung angeflanscht und misst kontinuierlich die Produktdichte von Flüssigkeiten, Suspensionen, Trüben und Schüttgütern. Das Produktrohr kann im Falle der Am-241 Variante bei Bedarf auch mit einer Innenwand-Auskleidung aus Teflon (PTFE) oder Gummi geliefert werden. In der Cm-244 Ausführung ist hingegen standardmäßig eine Polypropylen-Auskleidung verbaut. Es stehen je nach vorhandener Rohrleitung verschiedene Flansch- und Produktrohroptionen zur Verfügung (DIN-, ASA-Flansch und Gewindestutzen in den Nennweiten zwischen DN 40 und 65).

Anwendungsbeispiele:

• Zuckerindustrie: Messung von Dünn- und Dicksaft sowie Kalkmilch
• Milchindustrie: Konzentrationsmessungen an Voll¬- und Magermilch und Molke zur Regelung von Verdampferanlagen. Messung des Aufschlaggrades von Quark
• Getränkeindustrie: Überwachung der Mischung von Konzentrat und Wasser
• Stärkeproduktion: Messung von Stärkesuspensionen
• Papierindustrie: Messung des Aschegehalts an Papierschlämmen vor/nach der Druckfarbenentfernung (Deinking)
• Kraftwerke: Konzentrationsmessungen von Kalk¬milch bei Rauchgasentschwefelungsanlagen
• Chemische Industrie: Messung von Säuren, Laugen, Sus¬pensionen. Konzentration von Frost¬schutzmittel, Schüttgewichtsbestim¬mung an Waschpulver
• Textilindustrie: Messung des Aufschlaggrades von Farbflotte
• Stahlindustrie: Konzentrationsmessung von Zinn in der Galvaniklösung

Broschüren und Whitepaper zum Download finden Sie HIER

Berthold auf einen Blick

Als weltweiter Technologieführer auf dem Gebiet der radiometrischen Messsysteme überzeugen Berthold-Produkte durch eine herausragende Mess-Performance und Zuverlässigkeit. Die Anwendungsgebiete sind z. B. in der Chemie- & Polymerindustrie (u. a. Düngemittelindustrie), Stahl- und Kraftwerken, Bergbau & Mineralienaufbereitung, Abfall & Recycling, Raffinerien, Papier, Glas sowie in der Lebensmittelindustrie (u.a. Zuckerrüben). Die Produktion von hochwertigen Messsystemen für Industrie und Forschung begann vor über 70 Jahren in Bad Wildbad im Schwarzwald.

Quelle und Vorschaubild: Berthold Technologies GmbH & Co. KG
