Biegen von Rohren von Coils

Die Verarbeitung von Rohren von Coils bietet entscheidende Vorteile: niedrigere Rohmaterialkosten, weniger Lagerfläche, einfachere Logistik der Halbfertigerzeugnisse und deutlich weniger Materialabfall. Aus diesen Gründen ist das Verarbeiten von Rohren von Rollen in vielen Branchen zum Standard geworden.

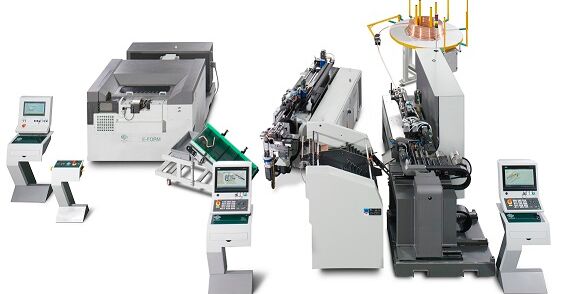

Bei den Lösungen der BLM GROUP handelt es sich jeweils um automatisierte Systeme, die komplette Produktionsprozesse inklusive Geraderichten, Anfasen, Umformen der freien Enden, Biegen und Schneiden ausführen. Sie entladen die fertigen Teile geordnet und können leicht mit nachgelagerten Weiterverarbeitungssystemen integriert werden – typischerweise mit einer E-SHAPE- oder einer E-FORM für das Umformen der Rohrenden.

Die Prozesse unterscheiden sich hinsichtlich der Form der Biegung: ob diese mit oder ohne Dorn auszuführen ist. Das Biegen ohne Dorn übernehmen die kompakten Systeme der 4-RUNNER-Familie. Sie vereinen alle Arbeitsschritte vom Geraderichten bis zum Biegen in einer Maschine. Das Biegen mit Dorn vom Coil ist eine anspruchsvollere Aufgabe. Das Unternehmen hat hierfü eine integrierte Lösung entwickelt, die zwei Systeme in einer automatischen Fertigungszelle kombiniert und alle Arbeitsschritte einschließlich des qualitativ hochwertigen Biegens mit Dorn ausführt. Dabei führt eine 3-RUNNER die Rohre von Rollen zu, richtet sie, formt ein Ende um, schneidet die Rohre ab und legt die halbfertigen Produkte geordnet auf dem automatischen Beladesystem einer SMART ab, die sie anschließend mit einem Dorn biegt.

Biegen von Rohren von motorisierten Coils

Geraderichten, Umformen, Biegen und Schneiden: Die 4-RUNNER übernimmt vier Arbeitsschritte in einer Maschine. Die vollelektrische Maschine für das Biegen und Endenumformen von Rohren von motorisierten Coils formt Enden in bis zu sechs Schritten um, führt Rechts- und Linksbiegen in einem Prozess aus, biegt Rohre mit variablen Radien und schneidet sie wahlweise mit einem externen, mit elektrischen Achsen gesteuerten orbitalen Rohrschneider oder mit einem Sägeblatt.

Die 4-RUNNER H1 verarbeitet Rohre mit Durchmessern bis 12,7 Millimeter, führt Rechts- und Linksbiegungen in einem Prozess sowie Rollbiegen aus und kann mit Multiradius oder mit variablen Radien biegen. Die Abmessungen des Biegekopfs sind erheblich reduziert, weshalb dieses System besonders für die Herstellung komplexer Bauteile wie zum Beispiel flache und dreidimensionale Serpentinen geeignet ist, wie sie in Automobilen sowie in Klima-, Heiz- und Kühlanlagen eingesetzt werden. Die 4-RUNNER H3 verarbeitet Rohre mit Durchmessern bis 22 Millimeter und ist insbesondere für die Herstellung von Komponenten für Systeme geeignet, in denen Flüssigkeiten transportiert werden.

Biegen von Coils mit Dorn

Das Biegen von Coils mit Dorn erfordert die Integration zweier verschiedener Systeme: einer 3-RUNNER, die Rohre von Coils zuführt, gerade richtet, jeweils ein Ende der Rohre umformt und sie schneidet, sowie eine SMART, die Rohre bei hoher Qualität mit Dorn biegt. Das automatische Beladesystem der SMART ermöglicht das vollständige Automatisieren des gesamten Prozesses, bei dem gebogene Werkstücke mit jeweils einem umgeformten Ende entstehen.

Die 3-RUNNER ist ein multifunktionales Bearbeitungszentrum, das Rohre mit Durchmessern bis 28,6 Millimetern von Rollen einzieht, sie gerade richtet, ein Ende umformt und die Rohre auf die gewünschten Längen schneidet. Die 3-RUNNER führt die bereits bei der 4-RUNNER beschriebenen Prozesse aus. Zum Schluss der Bearbeitung legt die 3-RUNNER die Halbfertigteile auf dem automatischen Beladesystem der Rohrbiegemaschine SMART ab, die wiederum die Rohre bei hoher Qualität mit Dorn biegt und die fertigen Teile schließlich geordnet entlädt.

Die SMART ist ein Biegesystem für Rohre mit Durchmessern bis 28,6 Millimetern. Aufgrund ihres patentierten Schwenkkopfsystems, das automatische Be- und Entladevorgänge ermöglicht, lässt sich die SMART besonders gut in automatisierte Fertigungszellen integrieren. Ansonsten ist sie ein komplettes, vollelektrisches Biegesystem, das in einem Prozess Rechts- und Linksbiegungen ausführt und Rohre mit Multiradius sowie festem oder variablem Radius biegt.

Quelle und Fotos: BLM GROUP
