Berührungslose Temperaturmessung im Gießstrahl

von Angelika Albrecht

Die industrielle Wärmebehandlung von Metallen ist äußerst vielfältig. An das Schmelzen, Gießen, Schmieden, Härten, Vorwärmen werden je nach Fertigung und Material wie z. B. Aluminium, Eisen, Gusseisen, Stahl, Blei, Messing und Nickel, Platin, Kupfer oder Zink hohe Qualitätsanforderungen gestellt.

Dabei ist die genaue Messung und Steuerung der Temperatur  ausschlaggebend für die Materialeigenschaften und damit die Qualität der gefertigten Produkte. Wer hier im Wettbewerb - gerade auch in Automotivzulieferketten – mithalten will, muss in die präzise und zuverlässige Prozesssteuerung investieren. Dabei sind die Wärmebildkameras, Pyrometer und kompletten Systemlösungen von DIAS Infrared aus Sachsen flexible Helfer.

Pyrometer-Produktübersicht



  Abbildung: Pyrometer-Produktübersicht




Maßgeschneidertes System für Gießereien

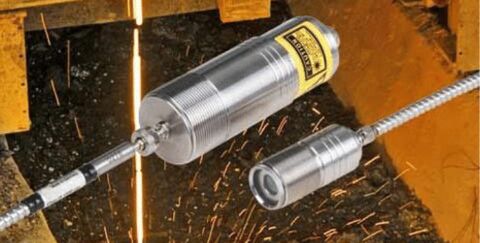

DIAS hat speziell für Gießereien das Messsystem PYROCAST entwickelt. Eine spezielle Aufgabe ist hier die Temperaturmessung im schwankenden Gießstrahl, durch den Differenzen in den Messergebnissen entstehen können. Dem wirkt der Algorithmus im PYROCAST-System entgegen. Das Gießstrahl-Messsystem basiert auf digitalen Quotienten-Pyrometern der PYROSPOT-Serien von DIAS.

Die Spezial-Optik mit Lichtwellenleiter gewährleistet jetzt eine exakte Temperaturerfassung auch bei nur geringer Ausfüllung des Messfeldes und Bewegung des Gießstrahls. Die Messtemperatur ist auf einer großen LED-Anzeige gut ablesbar.

Quotienten-Pyrometer mit integrierter Farb-Videokamera


Noch mehr Komfort bietet das System PYROCAST PRO. Das Quotienten-Pyrometer verfügt über eine integrierte Farb-Videokamera und extra rechteckigen Messfeld mit einem Messabstand von zwei Metern. Zur Vermeidung von Staubeinflüssen kann die Optik mit einem Luftblasvorsatz und einem Schutzrohr geschützt werden. Die präzise Ausrichtung auf das Messobjekt erfolgt mit einem integrierten Laser-Pilotlicht oder Videobild in Echtzeit.

Gesteuert wird das System über einen integrierten Webserver. Die System-Software gestattet jederzeit im laufenden Produktionsprozess auf das Gerät zuzugreifen, Einstellungen zu optimieren und Fehler zu beheben. Der Webbrowser stellt sowohl Temperaturverlauf und Wertetabelle dar und ermöglicht die Anpassung verschiedener Parameter an den jeweiligen Gießprozess. Signal-Schwankungen wie z. B. beim Anguss werden ausgeblendet und Anfang und Ende des Gießvorgangs automatisch erkannt.

Videobild mit rechteckigem Messfeld



   Abbildung: Videobild mit rechteckigem Messfeld





Berührungslose Temperaturmessung in Echtzeit

Früher wurde in Gießereien oft klassisch mit einer Lanze im Guss die Temperatur vor dem Abguss gemessen. Der Guss kühlte bis z

um Gießprozess ab und durch diese Differenz entstanden dann auch Materialungenauigkeiten. Mit der PYROCAST-Systemlösung kann die Temperaturüberwachung mit hoher Genauigkeit durch Mitführung der Spezial-Optik erfolgen.

Die berührungslose Temperaturmessung in Echtzeit im Gießstrahl beim Abguss mit dem PYROCAST-System schließt Messdifferenzen zwischen Gießpfanne und Einfüllen in die Form aus. Der Fertigungsablauf kann so qualitativ wesentlich verbessert werden.

Quelle, Vorschaubild und Fotos: DIAS Infrared GmbH
