Auflieger für den Transport von Coils und Spaltbändern

Der Cargo Coil und Cargo Coil Rail der NOVUM-Generation verfügen über einen stabilen windungssteifen geschweißten Rahmen mit durchgesteckten Querträgern für hohe Nutz- und Punktlasten. In der serienmäßig 7.200 Millimeter langen Coilmulde lassen sich Coils und Spaltbänder mit einem Durchmesser von 900 bis 2.100 Millimeter und einer maximalen Streckenlast von 30 Tonnen auf eineinhalb Meter gleichmäßig verteilt transportieren.

Zur Ladungssicherung sind serienmäßig zwei Paar Rungentaschen in der Coilmulde angeordnet sowie ein Paar Rungentaschen am Muldenanfang vorne und ein Paar im Abstand von circa 2.050 Millimeter für die Aufnahme von Quadratrohrrungen. Optional sind fünf oder acht Paar Rungentaschen in der Coilmulde erhältlich. Des Weiteren lassen sich acht Paar Rungentaschen im Außenrahmen wählen. Als Vorderwandersatz sind zudem optional zwei oder vier Stück Rungentaschen möglich. Für noch mehr Stabilität sorgen ein neues schmäleres, jedoch stärkeres Abschlussblech am Heck sowie die neue Luft- und Lichtkonsole an der Vorderwand, die die Kräfte über den Längsträger in den Rahmen einleitet.

Durch das neue Außenrahmenprofil wird die Erreichbarkeit der Vario-Fix-Zurrpunkte stark erhöht, damit ist die Verzurrung des Ladegutes im Vario-Fix-Stahl-Lochaußenrahmen bei geschlossener Plane sowie in Verbindung mit den optional verfügbaren Bordwänden möglich. Bei Gurten mit Spitzhaken müssen die Bordwände zum Einhängen geöffnet sein. Bei Gurten mit Flachhaken ist ein Einhängen auch mit geschlossenen Bordwänden möglich. Die serienmäßig enthaltenen 13 Paar Zurrbügel sind neu mit seitlichen Griff-Haken für ein einfacheres Handling versehen und verfügen über eine Zugkraft von 2.500 Kilogramm beziehungsweise 4.000 Kilogramm. Die im Rahmen integrierten Greiferkanten, ein Greiferzangen-Planenschutz aus Aramid-Gewebe und spezielle Achsen in Rail-Ausführung machen den Cargo Coil Rail bahnverladbar. Dabei ist der Auflieger für die flexible Verladung auf die gängigsten Taschenwagen der Bahn ausgelegt.

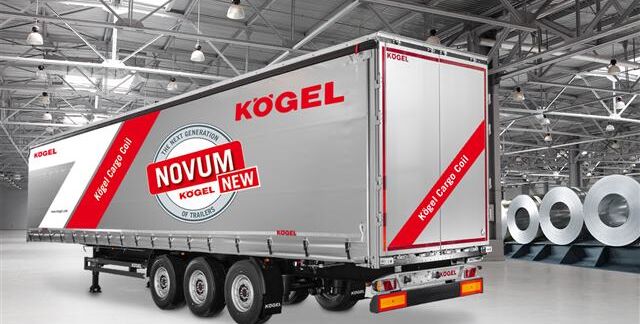

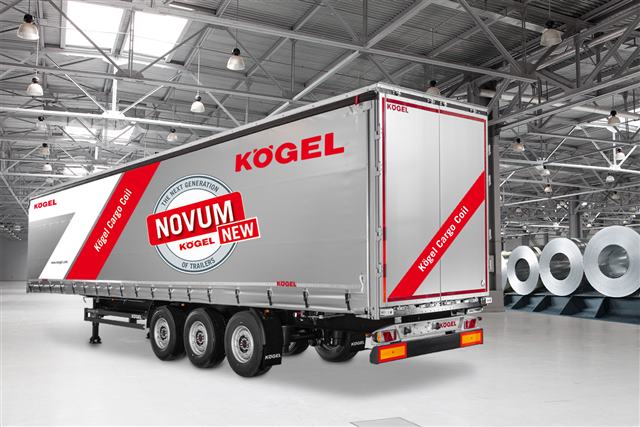

Quelle und Foto: Kögel Trailer GmbH & Co.KG
