Abgesetzte Schneidstempel online konfigurieren

Wolfurt (A) - Meusburger ist Spezialist für Werkzeug-, Formen- und Maschinenbau. Im Stanzwerkzeugbau spielen Schneidstempel eine große Rolle. Mit den abgesetzten Schneidstempeln von Meusburger bieten sich viele Möglichkeiten, die Kontur der Schneidstempel je nach Bedürfnissen individuell zu konfigurieren. Unterschiedliche Materialien, Kopfformen und Beschichtungen stehen zur Verfügung. Schnell und einfach können diese über den innovativen Schneidstempel-Konfigurator ausgewählt werden. Dank interner Fertigung bietet Meusburger maximale Präzision und kürzeste Lieferzeiten.

Fünf verschiedene Konturen

Zur Auswahl stehen fünf verschiedene Konturen: rund abgesetzt, Langloch-, Rechteck-, Sechseck- sowie Rundflachkontur. Optional kann auch eine Verdrehsicherung am Kopf mit 0° oder 90° zur Kontur gewählt werden.

Unterschiedliche Materialien und Kopfformen

Für die unterschiedlichen Bedürfnisse bietet Meusburger seine abgesetzten Schneidstempel in den Materialien 1.3343 (HSS) und 1.3344 (PM23) an. Die Schneidstempel sind wahlweise mit zylindrischer, kegeliger sowie Posaunenhals-Kopfform erhältlich. Ausschlaggebend für die Auswahl der richtigen Kopfform sind unter anderem der Platzbedarf des Kopfs und die Rückzugskräfte beim Stanzvorgang.

Beschichtungen für höchste Standzeiten

Dank der TiN- und AlCrN-Beschichtungen wird der abrasive und adhäsive Verschleiß verringert, dadurch sind wesentlich längere Standzeiten möglich. Die Beschichtung bewirkt auch eine Verringerung des Reibungskoeffizienten, was wiederum eine Senkung der Stanz- und Rückzugskräfte zur Folge hat.

Individuelle Gestaltung über den Schneidstempel-Konfigurator

Mit dem Schneidstempel-Konfigurator lassen sich die Schneidstempel individuell, einfach und schnell gestalten. Aufrufbar ist der Konfigurator im Webshop und im Offline-Shop von Meusburger. Zunächst wählt der Benutzer Kopfform, Material und Beschichtung sowie die gewünschte Kontur mit eventuell benötigtem Abdrückstift und Verdrehsicherung aus, dann wählt er Durchmesser und Gesamtlänge und gibt die Maße der Schneidengeometrie und der Schneidenlänge ein. Auch individuelle Werte sind möglich. So kann der Schneidstempel mit nur wenigen Klicks an die persönlichen Anforderungen angepasst und als fertig konfiguriertes Bauteil in das CAD-System exportiert werden.


Über Meusburger

Das Unternehmen Meusburger Georg GmbH & Co KG ist als Teil der Meusburger Group Marktführer im Bereich hochpräziser Normalien. Weltweit nutzen 21.000 Kunden die Vorteile der Standardisierung und profitieren von über 50 Jahren Erfahrung in der Bearbeitung von Stahl. Ein umfangreiches Normalienprogramm, kombiniert mit ausgesuchten Produkten für den Werkstattbedarf, macht Meusburger zum zuverlässigen und globalen Partner für den Werkzeug-, Formen- und Maschinenbau.

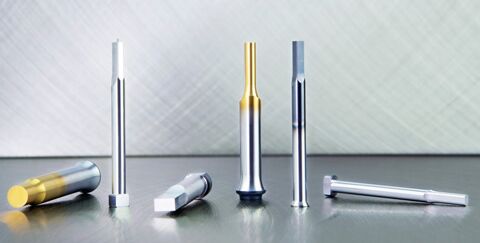

Quelle und Vorschaubild: Meusburger Georg GmbH & Co KG
