Innovative Lösung zur optimalen Schiebersicherung

Schiebersicherungen werden benötigt, um Schieber bei geöffnetem Werkzeug sicher in Endlage zu halten. Mit der neuen Blattfeder Rollenraste E 3050 hat Meusburger eine exklusive und kostengünstige Alternative zu den am Markt bestehenden Lösungen geschaffen. Die kompakte Bauform ermöglicht Haltekräfte von bis zu 140 N und eignet sich somit auch ideal für die Endlagensicherung von großen Schieberkörpern. Um einen großen Einsatzbereich bieten zu können, ist die Blattfeder Rollenraste in zwei verschiedenen Ausführungen und drei unterschiedlichen Blattfederstärken erhältlich.

Funktion der Blattfeder Rollenraste

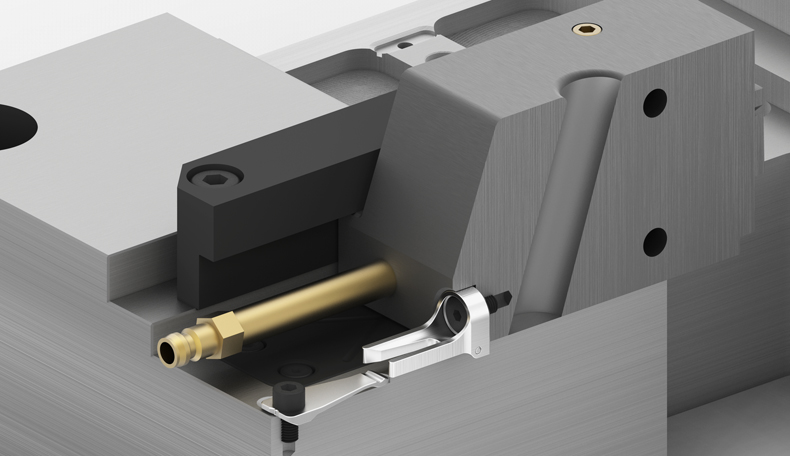

Die Rolle im Inneren des Rollenhalters rastet bei der Öffnungsbewegung des Werkzeuges unter Spannung ein. Die präzise Ausnehmung der Blattfeder bewirkt dadurch ein spielfreies und positionsgenaues Halten des Schieberkörpers. Zudem sorgt die frei gelagerte Rolle aus hochwertigem Wälzlagerstahl und die nitrierte Blattfeder für minimale Reibung und ermöglicht dadurch höchste Standzeiten. Außerdem kann die Schiebersicherung bei Temperaturen von bis zu 200°C eingesetzt werden und bietet somit ein breites Anwendungsspektrum.

Zwei unterschiedliche Typen

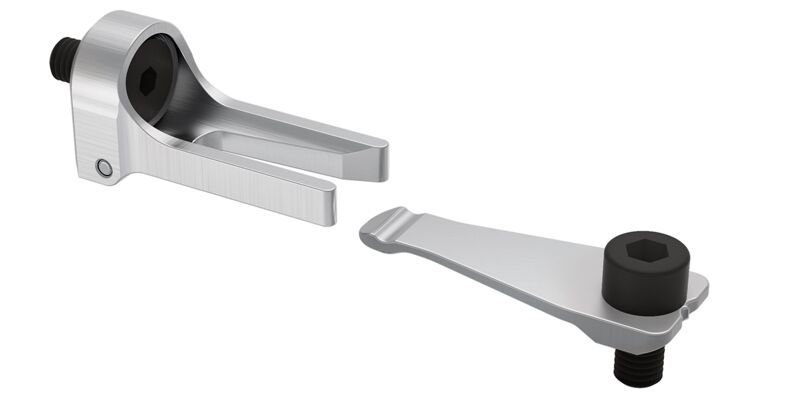

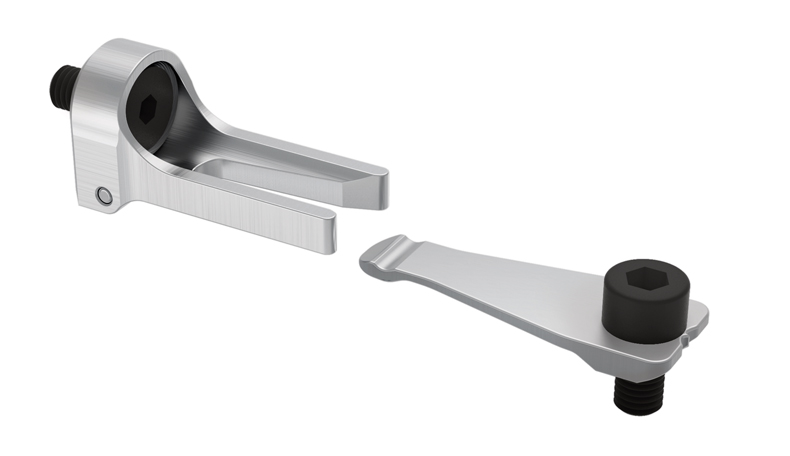

Typ A: Der Typ A der neuen Blattfeder Rollenraste verfügt über einen integrierten Anschlag, der eine präzise und sichere Positionierung ermöglicht. Zudem kann bei dieser Ausführung der Schieberweg mithilfe der optional erhältlichen Abstimmscheibe E 1312 einfach und schnell abgestimmt werden. Eine Zeitersparnis gegenüber marktüblichen Schiebersicherungen bietet bei Typ A die Rollenaufnahme, welche ohne Schieberdemontage austauschbar ist.

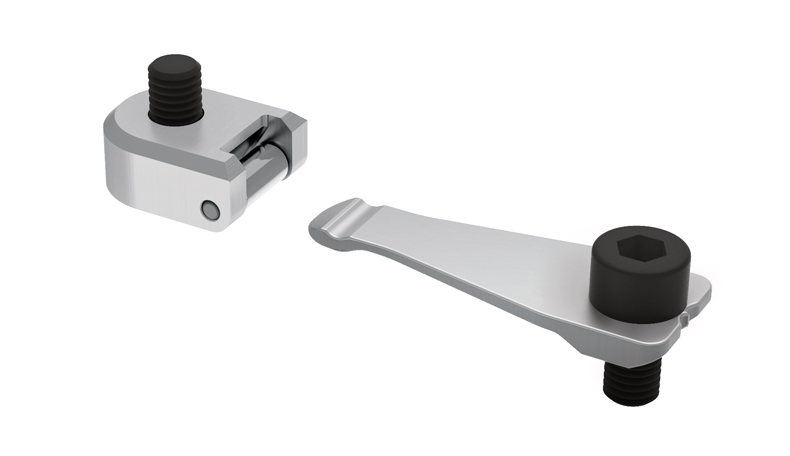

Typ B: Typ B hingegen ermöglicht dank zusätzlich erhältlicher Abstimmscheibe E 1312 eine schnelle und einfache Abstimmung der Rollenhöhe und somit den optimalen Ausgleich von Fertigungstoleranzen im Werkzeug. Zudem kann diese Ausführung durch den flachen Einbauraum auch bei geringen Platzverhältnissen eingesetzt werden. Der Anschlag kann zum Beispiel mithilfe einer zusätzlichen Schraube realisiert werden.


Wartung und Austauschbarkeit

Die neue Schiebersicherung bietet höchste Flexibilität, denn die in drei unterschiedlichen Stärken erhältlichen Blattfedern können dank der gleichen Bauform ganz ohne Nacharbeit untereinander ausgetauscht werden. Außerdem ermöglicht das standardisierte Bauteil von Meusburger eine zeitsparende Wartung ohne Werkzeugdemontage, da die Bauteile von der Trennebene aus montierbar bzw. demontierbar sind. Meusburger empfiehlt eine Reinigung und anschließende Schmierung der Rolle nach 100.000 Zyklen mit dem vollsynthetischen Hochleistungsöl VLS 250.

CAD-Daten zum Download

Wie gewohnt stehen die CAD-Daten für die Werkzeugkonstruktion inklusive Einbauräumen sofort zum Download zur Verfügung. Zudem kann der Schieberweg individuell innerhalb der Grenzwerte konfiguriert werden.

Über Meusburger

Das Unternehmen Meusburger ist Marktführer im Bereich hochpräziser Normalien. Weltweit nutzen Kunden die Vorteile der Standardisierung und profitieren von über 55 Jahren Erfahrung in der Bearbeitung von Stahl. Das Produktportfolio reicht von hochpräzisen Normalien und ausgesuchten Produkten für den Werkstattbedarf über Heißkanal- und Regeltechnik bis hin zur Wissensmanagement-Methode WBI und zu Lösungen für eine effiziente Unternehmenssteuerung im Bereich ERP/PPS-Software. Dies alles macht Meusburger zum zuverlässigen und globalen Partner für den Werkzeug-, Formen- und Maschinenbau.

Quelle und Bilder: Meusburger Georg GmbH & Co KG
