360°-Blick auf die Schweißnaht

von Alexander Kirschbaum

Blackbird Robotersysteme stellt auf der Fachmesse ‚Laser World of Photonics‘ in München den Prototypen einer völlig neuartigen Scan-Lösung mit integriertem Distanzsensor vor. Das System basiert auf optischer Kohärenztomografie (OCT) und dient zum hochpräzisen Erfassen und Messen der Naht-Topographie beim 3D-Laser-Schweißen. Gerade für Systemintegratoren und Anwender in der Industrie ein großer Vorteil, wenn Prozesssicherheit und ein umfassendes Qualitätsmanagement ohne separate Überwachungslösung sichergestellt werden sollen.

Im Gegensatz zu anderen Sensor- und Messverfahren können bei dieser OCT-basierten Distanzmessung völlig flexibel vor, innerhalb und nach der eigentlichen Laserbearbeitungszone detaillierte Daten erfasst und ausgewertet werden. Dazu gehören beispielsweise die Analyse der zu verschweißenden Bauteile, die Nahtverfolgung von Kehlnähten und die Erfassung von eventuellen Schweißfehlern oder -ungenauigkeiten während des laufenden Schweißvorgangs. Das Messlicht des OCT-Sensors wird dabei koaxial in den Strahlengang eines Laserschweißkopfes eingekoppelt und zusammen mit dem Laserstrahl über dessen Scan-Spiegel geführt. Die Überwachung erfolgt somit immer direkt im Prozessbereich.

Der Messstrahl kann zudem mittels eines eigenen Scan-Systems rund um den Bearbeitungspunkt geführt werden. Der integrierte, hochwertige Sensor und die feinabgestimmte Kalibrierung zwischen OCT-Scanner und Laser-Scan-System gewährleisten eine hohe Abtastrate und Messgenauigkeit zwischen dem Scan-Kopf und dem zu schweißenden Bauteil. Das Ergebnis ist eine detaillierte dreidimensionale Darstellung der Schweißnaht zur eindeutigen Qualitätssicherung.

„Für unsere Kunden ist das ein weiterer Schritt zur Vereinfachung und Visualisierung von Schweißprozessen, der Vermeidung von Schnittstellen und zur Steigerung ihrer Fertigungsqualität – das belegen die ersten, sehr vielversprechenden Praxistests. Alle Komponenten sind ideal aufeinander abgestimmt und werden aus einer Hand geliefert", sagt  Thibault Bautze, Leiter Technischer Vertrieb der Blackbird Robotersysteme GmbH.

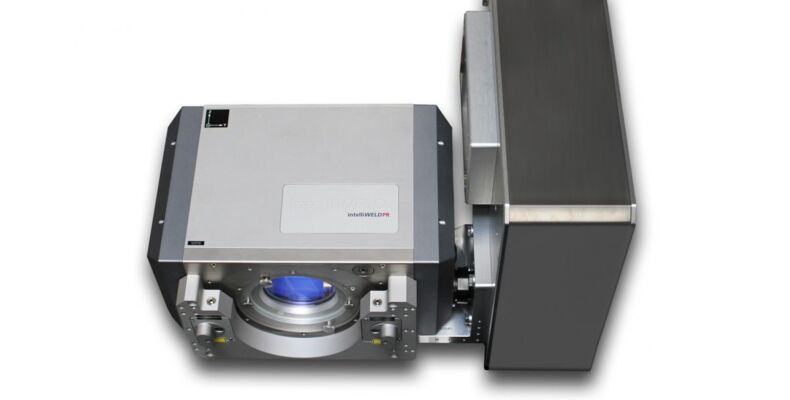

Quelle: SCANLAB  Bildtext: Neue Scan-Lösung nutzt OCT-Technik (Foto: Scanlab)
