Feinstreinigung von Schleifölen und Kühlschmiermitteln

von Alfons Woelfing

Je feiner die Zerspanung, desto mehr steigt der Anteil feinster Partikel im Schleiföl, was wiederum die Qualität des Bearbeitungsergebnisses gefährdet. Wie man diese Spirale mit modernster Filtertechnik durchbrechen kann, zeigt KNOLL Maschinenbau auf der GrindTec 2018, der Fachmesse für Schleiftechnik, die vom 14.-17.3.18 in Augsburg stattfindet.

Für hochwertige Schleifergebnisse ist die Feinstreinigung der Schleiföle und anderer Kühlschmiermittel (KSS) unerlässlich. Dieses Aufgabengebiet innerhalb der Hartmetall-, HSS- und Gussbearbeitung ist die Domäne des modular aufgebauten Filters MicroPur® von KNOLL Maschinenbau, Bad Saulgau. Mit ihm lassen sich Filterfeinheiten kleiner 3 µm erzielen, und durch seine spezielle Konstruktion kommt er ohne Filterverbrauchsstoffe aus, was wesentlich zu seiner hohen Wirtschaftlichkeit beiträgt. Aus diesen Gründen hat sich der Feinstfilter MicroPur® vielfach bewährt – vom kleinsten Standardmodell, dem MicroPur® 120, der zwei rückspülbare Filterelemente für rund 120 Liter Filterleistung enthält, über Einzelanlagen in den Baugrößen 240 und 480 bis zu individuell konfigurierten, zentralen Filteranlagen für ganze Fertigungsbereiche. Für jede Baugröße bietet KNOLL ein automatisches, wartungsfreies Abschlammsystem (AK) als integrierten Bestandteil der Filteranlage. Es separiert Öl und Späne und befördert letztere in ein beliebiges Behältnis. Das Öl wird wieder der Maschine zugeführt.

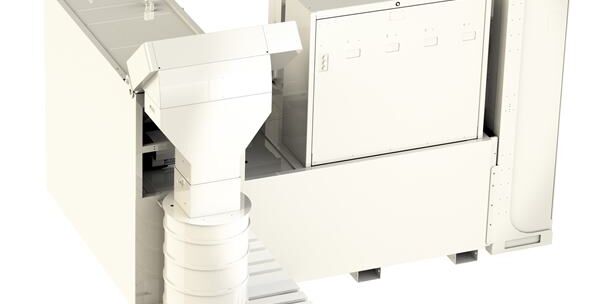

Am KNOLL-Messestand  in Halle 5 / 5110 stellen die schwäbischen Filterspezialisten die aktuellen Modelle vor. Sie zeigen eine Anlage mit verkürztem Behälter und einem beispielhaften Filtermodul MicroPur® 480 M|AK 25, das maximal 480 l/min filtern kann. In Großanlagen lassen sich bis zu vierzig solcher Module kombinieren. Das damit reinigbare KSS-Volumen von über 19 m3/min genügt für weit über 250 Maschinen. Beim Feinstfilter MicroPur® 240 B|AK 5, der ebenfalls auf dem KNOLL-Stand präsentiert wird, steht das „B“ für Bypass-Betrieb. Er ist vom äußeren Erscheinungsbild und den Abmessungen nahezu identisch mit der Standardanlage MicroPur 120|AK 5, eignet sich jedoch nicht zur direkten Versorgung eines Bearbeitungsprozesses. Vielmehr dient er zur ergänzenden Badpflege an bestehenden Anlagen, deren Filter allein nicht in der Lage sind, die Feinpartikel herauszufiltern. Die MicroPur®-Bypass-Anlagen sind autark funktionsfähig, also ohne Schnittstellenanbindungen oder Eingriffe in vorhandene Steuerungen. Damit lassen sie sich problemlos auch an Systemen anderer Hersteller betreiben.

Einzigartig: KNOLL kombiniert den Feinstfilter MicroPur® in jeder Größe mit einem jeweils von der Kapazität her abgestimmten, integrierten Abschlammkonzentrator AK, der für einen automatisierten Schlammaustrag sorgt. Dadurch sind keinerlei manuelle Eingriffe erforderlich, und die Filteranlagen können bedienerlos betrieben werden. Im Bedarfsfall bietet KNOLL zudem an, eine zusätzliche Schlammtrocknung zu integrieren.

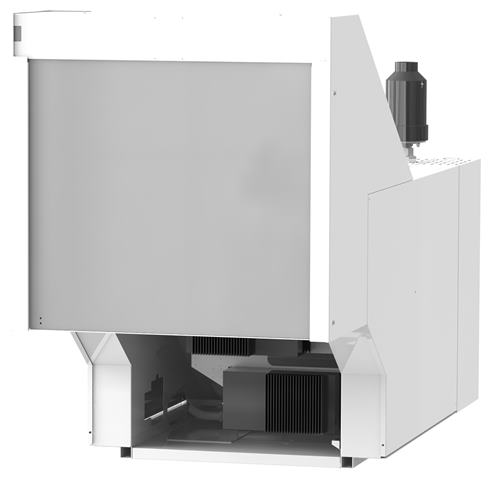

Außerdem zeigt KNOLL den Vakuumfilter VL, einen Hochleistungsfilter zum Reinigen von Kühlschmierstoffen (KSS) spanabhebender Bearbeitungsverfahren, der sich ebenfalls für Fein- und Feinstbearbeitungen verwenden lässt. Neben der Funktion „Filtern“ bietet der Vakuumfilter VL die Funktion „Trocknen“ zur Rückgewinnung des wertvollen KSS und Reduzierung der Entsorgungskosten. Durch seine bedarfsgeregelte Filtration ist er besonders energieeffizient. Er lässt sich sowohl mit als auch ohne Filterverbrauchsstoffe betreiben und eignet sich, um wassermischbare und nicht wassermischbare Kühlschmierstoffe filtern. Er kommt sowohl bei Einzelanlagen als auch bei modular aufgebauten Zentralanlagen zum Einsatz.

Des Weiteren stellt KNOLL eine moderne Zentrifuge CA 100 aus, die in der Schleifölreinigung mit ihrer bewährten Technologie hohe Bedeutung hat. Sie übernimmt in vielen Filteranlagen die Badpflege und verhindert die Aufkonzentration von Feinpartikeln. Auch für Nachrüstungen an bestehenden Systemen wird diese Anlagentechnik gern verwendet.

Quelle und Fotos: KNOLL Maschinenbau GmbH
