Additive Manufacturing beschleunigt Formänderungen

von Alexander Kirschbaum

Laserauftragschweißen hat sich als qualitativ hochwertiges Verfahren bereits seit der Jahrtausendwende für Modifikation und Instandsetzung von Spritzgussformen durchgesetzt. Doch jetzt bietet sich mit DMD mittels Pulverauftragdüse ein neues additives Verfahren. Im Gegensatz zum konventionellen Laserauftragschweißen, bei dem der Materialauftrag mit Draht meist komplett manuell durch einen Schweißer ausgeführt werden muss, arbeitet das neue Verfahren voll automatisiert und steigert somit die Produktivität.

Beim DMD Verfahren wird Metallpulver aus einer Pulverdüse koaxial zum Laser auf eine bestehende Oberfläche aufgetragen. Das Verfahren ist vollständig automatisierbar und kann bereits an Anlagen mit einer Durchschnittsleistung um 300 W realisiert werden. Es ist auf dreidimensionalen Oberflächen anwendbar und bietet damit eine Vielzahl von Applikationsmöglichkeiten: zur Oberflächenveredelung, Formmodifikation und -Änderungen oder um beschädigte Umform-, Stanz- und Spritzgusswerkzeuge wieder in einen neuwertigen Zustand zu versetzen.

Das mittelständische Unternehmen HWF Hessische Werkzeug- und Formenbau in Eppertshausen nahe Frankfurt a.M. hat das Verfahren für sich entdeckt. Bei HWF bestand zum Beispiel eine der Aufgaben darin, auf einem typischen Formwerkstoff (1.2343 – einer der weltweit meist verwendeten Warmarbeitsstahl mit hoher Verschleißfestigkeit) eine Struktur in der Größe 300 x 20 x 20 mm (120.000 mm³) aufzubauen. Bisher wurde solch eine Struktur mit Laserauftragschweißen mittels Zusatzdraht aufgebaut, um die Gefahr von Rissbildung, Deformation und Änderung der metallurgischen Eigenschaften zu vermeiden. Der Schweißer benötigte dazu zwischen 60 und 80 Stunden.

Heute nutzt das Unternehmen HWF das Additive Manufacturing und erledigt den Strukturaufbau mit einer Geschwindigkeit von 5000mm³/h in Schichtstärken von 0,25 mm. Das heißt, es sind gerade mal 24 Stunden und eine Laserleistung von nur 400 W nötig, um die 120.000 mm³ Material aufzubauen. Eine aufwendige Nacharbeitung mittels Fräsen oder Drahterodieren wird auf ein Mindestmaß reduziert.

Vorab wird eine CAD Datei, die die Formmodifikation enthält, in die ORLAS SUITE, eine CAD/CAM Softwarelösung der O.R. Lasertechnologie GmbH, hochgeladen. Nach dem Slicing der Struktur in verschiedene Ebenen und dem Festlegen der optimalen Strategie wird das Koordinatensystem mit drei charakteristischen Referenzpunkten kalibriert und die Laserparameter an die Anlage übermittelt. Die gesamte Vorbereitung dauert im Schnitt eine Stunde, der Prozess läuft danach vollautomatisch ab.

Das Lasersystem ist auch während des Prozesses noch flexibel steuerbar und ermöglicht es so, die Prozessparameter an veränderte Anforderungen anzupassen. Beispielsweise können zu verschiedenen Zeiten unterschiedliche Leistungen gewählt werden: Anfangs höhere Aufbauraten durch Einstellung einer relativ hohen Leistung sowie einer hohen Pulverdurchflussrate. Zum Ende des Prozesses eine eher niedrige Leistung und Durchflussrate, um endkonturnahe Oberflächen zu schaffen und die Nachbearbeitung auf ein Minimum zu reduzieren.

Neue Wege bei Formänderungen

Das Ergebnis ist eine rissfreie, qualitativ hochwertige Struktur, die optimal mit dem Grundwerkstoff verbunden ist und eine Härte von 45-65 HRC aufweist. Das zeitintensive Vorheizen des Formeinsatzes entfällt komplett. Die Beeinflussung des Grundwerkstoffes und die damit einhergehende Gefahr metallurgischer Kerben, die beim konventionellen Reparaturschweißen häufig entstehen, werden deutlich reduziert. Der Formeinsatz ist nach kurzer Zeit wieder einsatzbereit.

"Laserschweißen ist aus dem Werkzeug- und Formenbau nicht mehr wegzudenken. Die Einbindung des DMD Prozesses erlaubt uns, produktiver zu werden und neue Wege bei Formänderungen einzuschlagen. Der Prozess ist in unseren Prozessablauf und der CAD/CAM Landschaft mit eingebunden", so Markus Fischer, Geschäftsführer von HWF.

Die Pulverdüse ist als AddOn erhältlich und kann auf bestehende Laserschweißanlagen montiert werden. Diese sind AM 2.0 fähig und können mittels der CAD/CAM Software ORLAS SUITE programmiert werden. "Wir sind überzeugt davon, dass diese Technologie erhebliche Wettbewerbsvorteile gerade für kleine und mittlere Unternehmen erzielen wird", so Markus Wolf, Leiter F&E von OR LASER. "Durch unsere innovative Pulverdüse erfährt eine konventionelle Anlage in wenigen Minuten ein Upgrade und wird zu einem mächtigen, kosteneffizienten Tool zur additiven Fertigung".

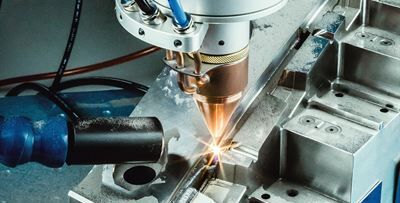

Quelle: O.R. Lasertechnologie GmbH  Artikelfoto: HWF Hessische Werkzeug- und Formenbau nutzt das das Additive Manufacturing (Foto: OR LASER)
